Imthacaí Sorcóir Trasnaithe (Imthacaí Tras-Sorcóra) Úsáideann Imthacaí Rollaí Trasnaithe, ar a dtugtar imthacaí tras-sorcóir freisin, struchtúr inmheánach ina ndéantar rollóirí sorcóireacha a shocrú trasna ag uillinn 90 ° dá chéile laistigh de rásbhealaí V-chruthach. Cuirtear deighilteoirí nó spásairí idir na rollóirí. Leis an struchtúr seo is féidir imthacaí aonair a láimhseáil go comhuaineach ualaí i ngach treo, lena n-áirítear ualaí gathacha, ualaí aiseach, agus móimintí casaithe. Tá na himthacaí tréithrithe ag a n-íosmhéid toisí foriomlána (miniaturization), ard-rigidity, cruinneas rothlach ard, agus cumas ualachiompartha comhcheangailte. Dá bhrí sin, is fearr a oireann dóibh: Siúntaí nó páirteanna rothlacha de robots tionsclaíocha. Páirteanna rothlacha manipulators / robot hands.Rotary tables of machineing centres.Precision rothlach táblaí.Medical equipment.Measuring instruments.IC mhonarú trealaimh, agus iarratais eile. Cineálacha Struchtúracha Imthacaí Sorcóir Trasnaithe Déantar imthacaí sorcóir trasnaithe a rangú go ginearálta i dtrí fhoirm struchtúracha: Fáinne seachtrach inscartha, fáinne istigh comhtháite. Fáinne seachtrach comhtháite, fáinne istigh inscartha. Tá fáinní seachtracha agus istigh araon comhtháite.

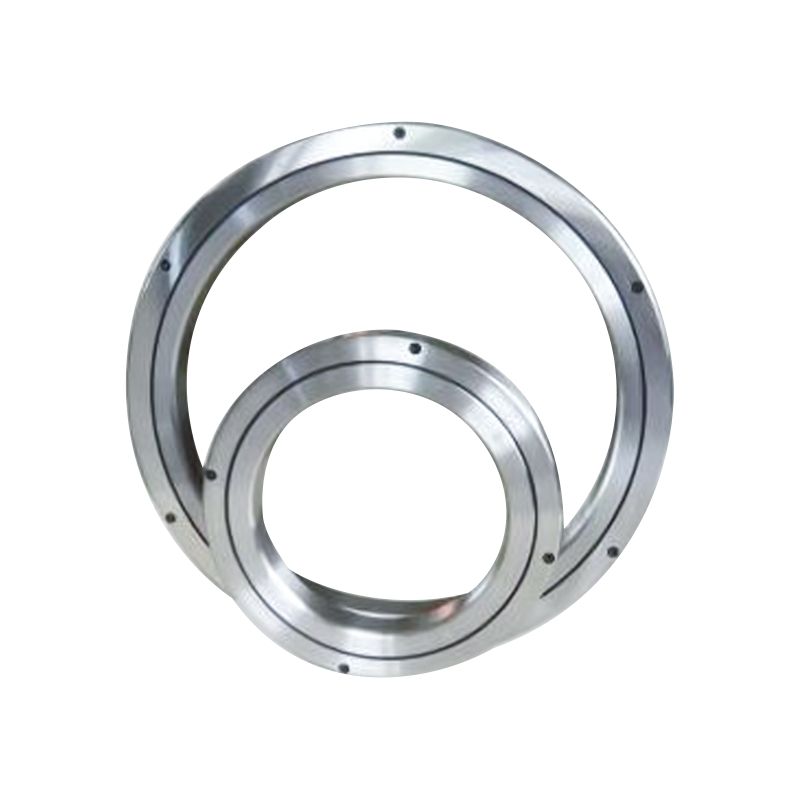

1. Cineál RB (Fáinne Amuigh Inscartha, Fáinne Inmheánach Comhtháite) Struchtúr: Tá an fáinne seachtrach roinnte ina dhá phíosa, agus is comhpháirt amháin, comhtháite é an fáinne istigh. Iarratas: Oiriúnach d'iarratais óna dteastaíonn cruinneas ard rothlach an fháinne istigh.
2. Struchtúr Cineál RE (Fáinne Amuigh Chomhtháite, Fáinne Inscartha Inscartha): An bhfuil na toisí seachtracha céanna leis an gcineál RB, ach tá an fáinne seachtrach comhtháite, agus tá an fáinne istigh roinnte ina dhá phíosa. Iarratas: Oiriúnach d'iarratais a éilíonn cruinneas ard rothlach an fháinne seachtrach.

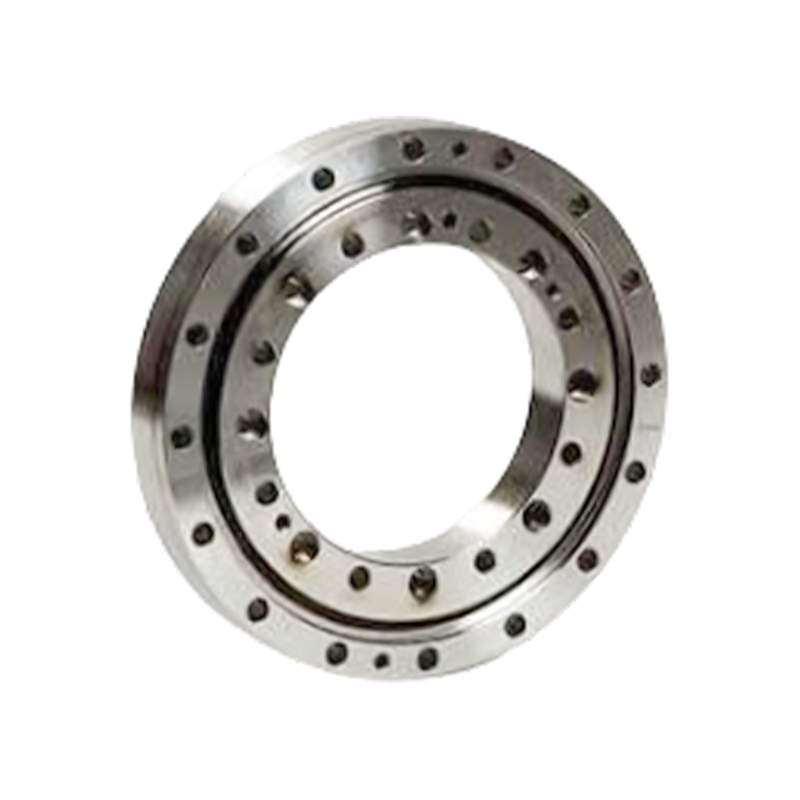

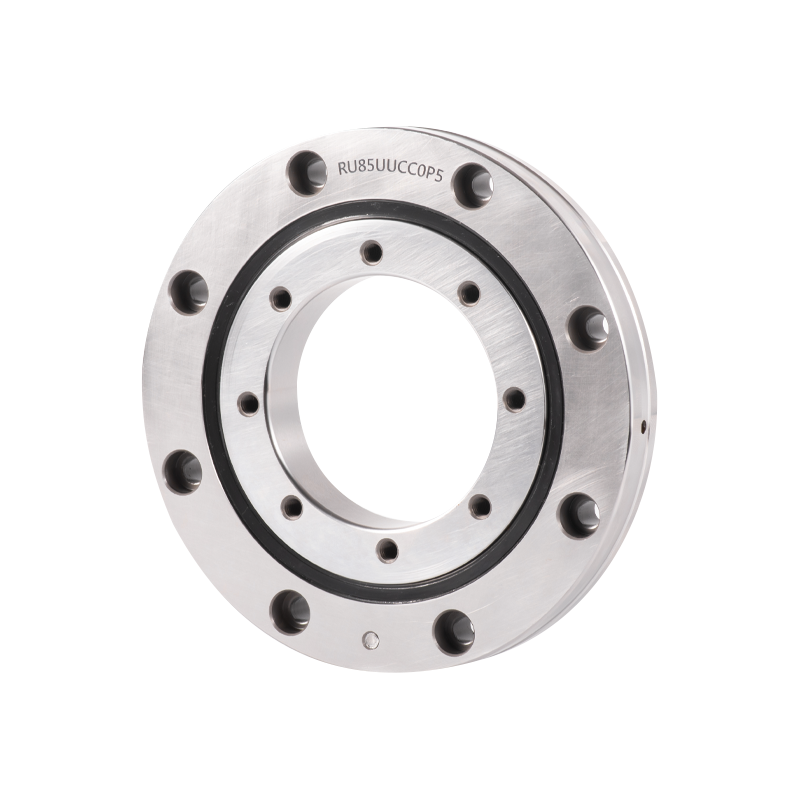

3. Cineál RU (Fáinní Comhtháite Istigh agus Amuigh, le Poill Gléasta) Struchtúr: Tá na fáinní inmheánacha agus seachtracha araon comhtháite agus is gné-phoill gléasta iad. Cuireann sé seo deireadh leis an ngá atá le flanges agus suíocháin tacaíochta a shocrú, rud a fhágann go bhfuil sé an-áisiúil é a úsáid. Feidhmíocht: Ós rud é go bhfuil na fáinní inmheánacha agus seachtracha comhtháite, tá an tsuiteáil éifeacht íosta ar fheidhmíocht, ag cinntiú cruinneas rothlach cobhsaí agus chasmhóiminte.Iarratas: Oiriúnach d'iarratais a éilíonn cruinneas rothlach ard do na fáinní laistigh agus lasmuigh.

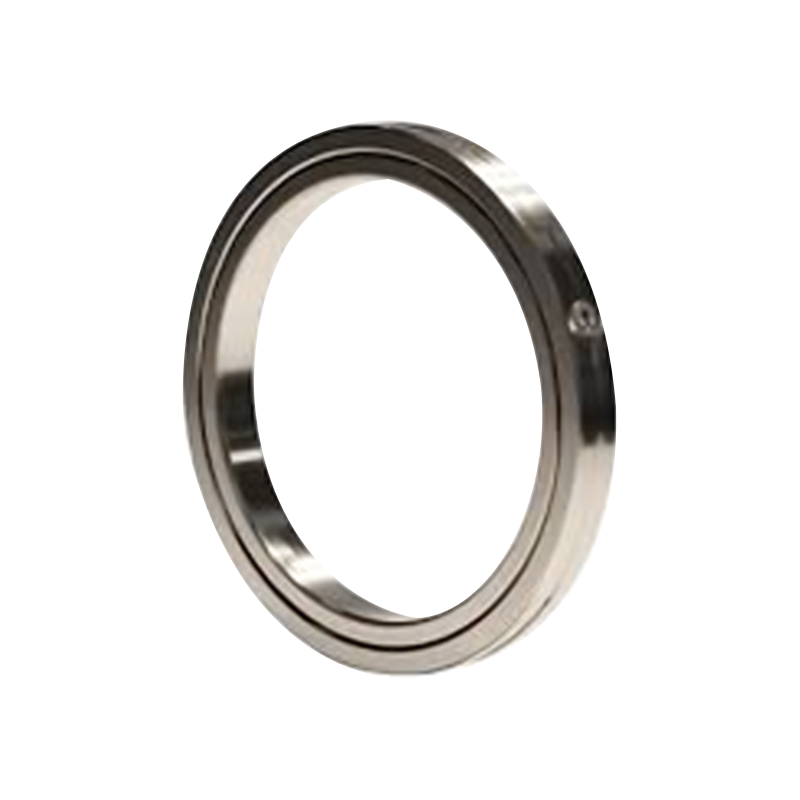

4. Cineál RA (Fáinne Amuigh Inscartha, Fáinne Inmheánach Comhtháite, Ultra-Thin) Struchtúr: Dearadh ultra-tanaí ina laghdaítear tiús na bhfáinní inmheánacha agus seachtracha chomh fada agus is féidir. Tá an struchtúr mar an gcéanna leis an gcineál RB, le fáinne seachtrach scoilte. Iarratas: Oiriúnach do chodanna a dteastaíonn dearadh éadrom agus dlúth, mar shampla na hailt rothlacha de robots agus manipulators.

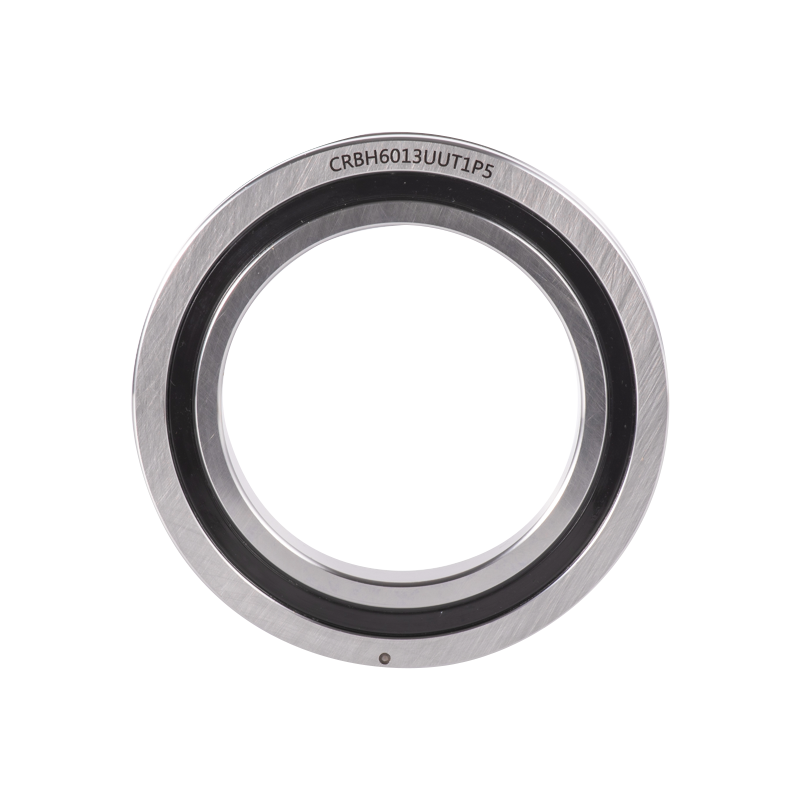

5. Cineál RBH (Fáinní Comhtháite Istigh agus Amuigh, Ultra-Thin) Struchtúr: Dearadh ultra-tanaí le fáinní inmheánacha agus seachtracha comhtháite, ach gan poill gléasta. Éilíonn a shocrú le flanges agus suíocháin tacaíochta le linn install.Performance: Cosc ar struchtúr comhtháite an dá fháinne díghrádú feidhmíochta mar gheall ar shuiteáil, ag cinntiú cruinneas rothlach cobhsaí agus torque.Application: Oiriúnach d'iarratais a éilíonn méid beag (miniaturization) agus cruinneas rothlach ard a chothabháil do na fáinní laistigh agus lasmuigh.
6. Cineál SX (Fáinne Inmheánach Comhtháite, Fáinne Amuigh Inscartha, Ultra-Thin) Struchtúr: Maidir leis an trastomhas seafta céanna, tá trasghearradh níos lú ag an gcineál SX ná an cineál RB. Mar gheall ar an dearadh ultra-tanaí, níl poill gléasta ag na fáinní inmheánacha ná seachtracha, rud a éilíonn socrú le flanges agus suíocháin imthacaí le linn na suiteála. Feidhmchlár: Oiriúnach d’fheidhmchláir ina rothlaíonn an fáinne istigh.

Imthacaí Robot Tionsclaíocha: Aistriúchán Gairmiúil
Is comhpháirteanna lárnacha de robots iad imthacaí robot tionsclaíocha, a úsáidtear go príomha i hailt, aonaid slewing, agus táblaí rothlacha cruinneas.
I measc na bpríomhchineálacha tá Bearings Roller Crossed agus Bearings Thin-Walled Section tairiseach.
Éilítear ar na imthacaí seo ualaí iltreocha a sheasamh agus iad ag tairiscint tréithe cosúil le cruinneas ard, rigidity ard, agus cuimilte íseal.

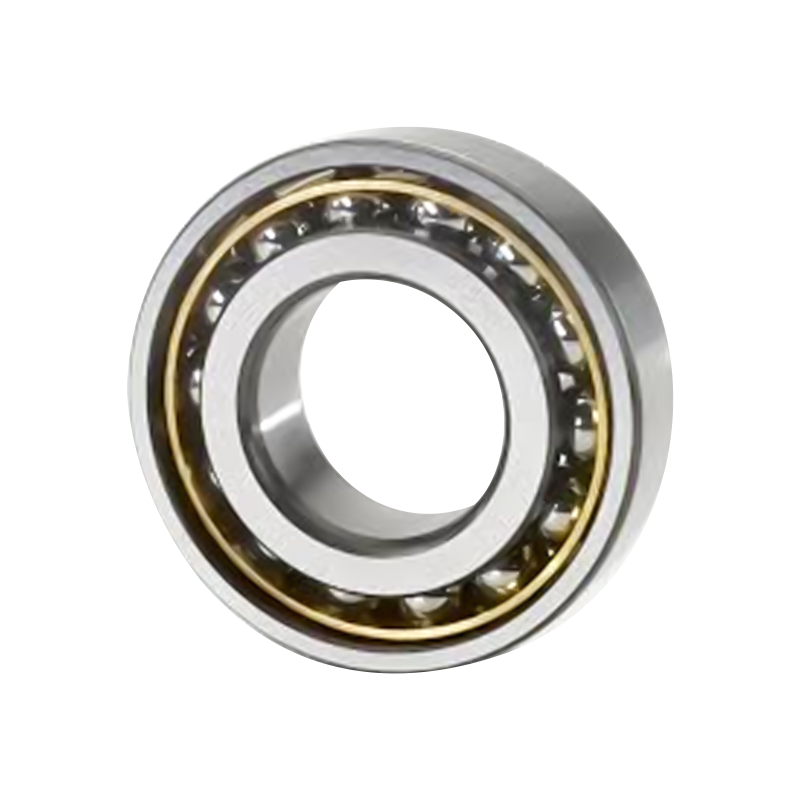

Tá rásbhealaí na bhfáinní inmheánacha agus seachtracha imthacaí liathróid teagmhála uilleach díláithrithe i gcoibhneas lena chéile i dtreo na haise imthacaí. Léiríonn sé seo go bhfuil na imthacaí seo deartha chun freastal ar ualaí comhcheangailte, i.e., ualach gathacha agus ualach aiseach araon. Méadaítear cumas iompair aiseach imthacaí liathróid teagmhála uilleach de réir mar a mhéadaíonn an uillinn teagmhála. Sainmhínítear an uillinn teagmhála mar an uillinn idir an líne a nascann pointí teagmhála na liathróide agus na rásbhealaí (i.e. an treo trína ndéantar an t-ualach comhcheangailte a tharchur ó rásbhealach amháin go dtí an ceann eile) agus líne ingearach leis an ais imthacaí sa phlána gathacha.

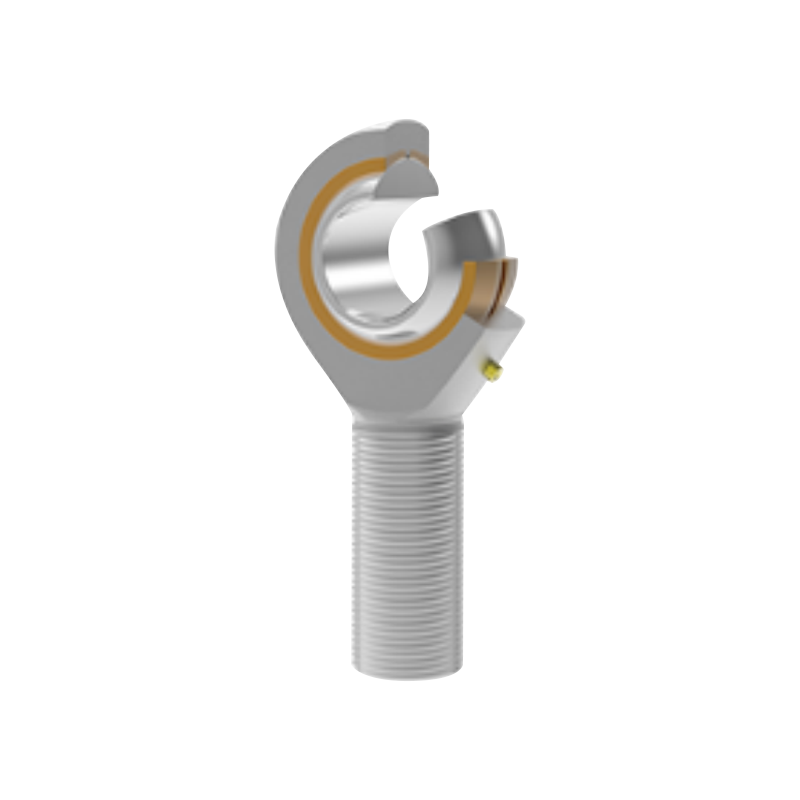

Rod End Bearing are essential mechanical components used in various applications to provide rotational and oscillating movement between two linked components. They play a crucial role in transferring motion and load in different industrial and automotive systems, offering high precision and efficiency in challenging environments.

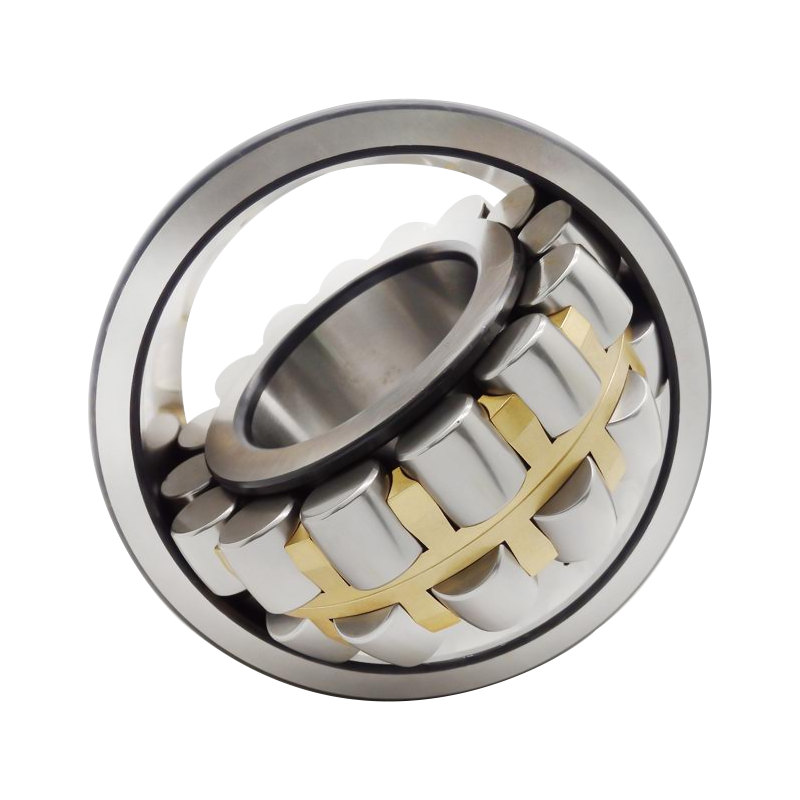

Is éard atá i imthacaí sorcóir sféarúil ná fáinne seachtrach le rásbhealach sféarúil agus fáinne istigh le dhá rásbhealach, ceann amháin nó dhá chliabhán, agus sraith de rollóirí sféarúla.
Ós rud é go bhfuil lárionad sféarúil an fháinne seachtrach ag an am céanna leis an ionad imthacaí, tá an mhaoin féin-ailínithe (Féin-ailíniú) ag an imthacaí. Ligeann sé seo dó cúiteamh a dhéanamh go huathoibríoch as mí-ailíniú a eascraíonn as earráidí uilleacha idir an seafta agus an tithíocht, nó as sraonadh an tseafta.
Tá na imthacaí seo in ann freastal ar ualaí gathacha troma agus ar ualaí aiseach déthreocha áirithe, rud a fhágann go bhfuil siad oiriúnach go háirithe d'iarratais atá faoi réir ualaí troma nó creathadh.
Tá imthacaí sorcóir sféarúla ar fáil le dhá chineál tolladh: tolladh sorcóireach agus tolladh barrchaolaithe. Ainmnítear imthacaí tollta barrchaolaithe leis an iarmhír "K" (le barrchaolú 1:12) nó "K30" (le barrchaolú 1:30) tar éis an tsonrúcháin bhunúsach.

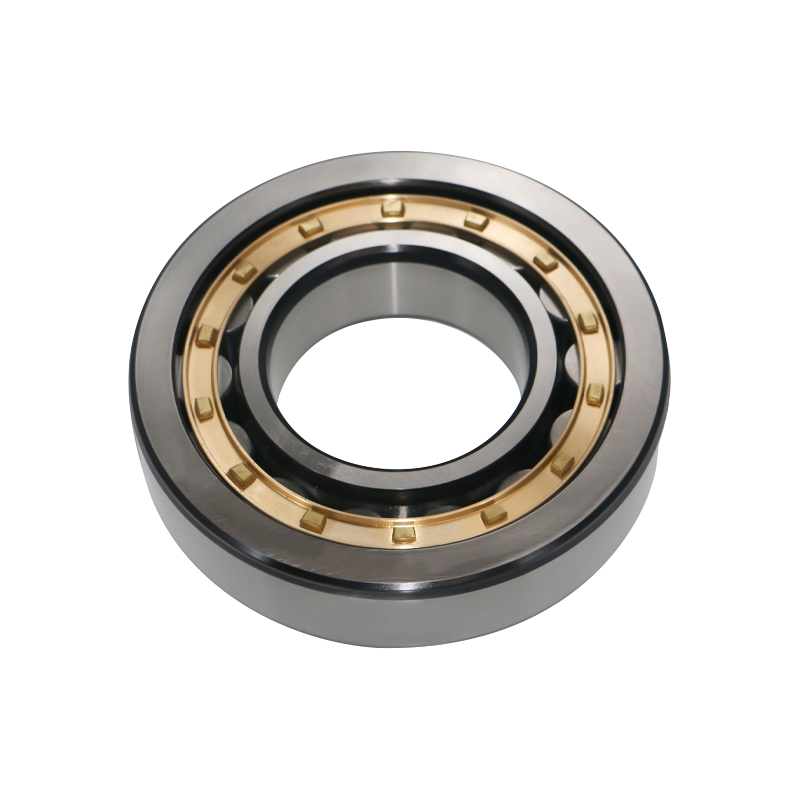

Is imthacaí iad imthacaí sorcóir sorcóireacha ina bhfuil na rollóirí sorcóireacha agus na rásbhealaí i dteagmháil líne.
Tá toilleadh ard ualaigh acu agus freastalaíonn siad go príomha ar ualaí gathacha. Mar gheall ar an frithchuimilt íseal idir na heilimintí rollta agus na heasnacha fáinne / flanges, tá siad oiriúnach do rothlú ardluais.
Ag brath ar láithreacht nó easpa flanges ar na fáinní, déantar iad a chatagóiriú mar:
Imthacaí sorcóir sorcóireacha aon-sraith: Mar shampla cineálacha NU, NJ, NUP, N, agus NF.
Imthacaí sorcóir sorcóireacha dhá shraith: Ar nós cineálacha NNU agus NN.
De ghnáth bíonn fáinne istigh inscartha agus struchtúr fáinne seachtrach ag na imthacaí seo.
Ceadaíonn imthacaí sorcóireacha sorcóireacha gan flanges ar an bhfáinne istigh nó ar an bhfáinne seachtrach díláithriú aiseach coibhneasta idir na fáinní inmheánacha agus seachtracha. Dá bhrí sin, is féidir na cineálacha seo a úsáid mar imthacaí neamhshuímh (snámh) (nó "imthacaí saor-deireadh").
Is féidir le imthacaí sorcóir sorcóireacha ina bhfuil flanges dúbailte ar thaobh amháin agus flange amháin ar an bhfáinne os coinne méid áirithe ualach aiseach a sheasamh i dtreo amháin.
Go ginearálta, úsáideann siad cages cruach brúite nó cages práis soladach machined. Mar sin féin, úsáideann roinnt dearaí cages polaimíde múnlaithe freisin.

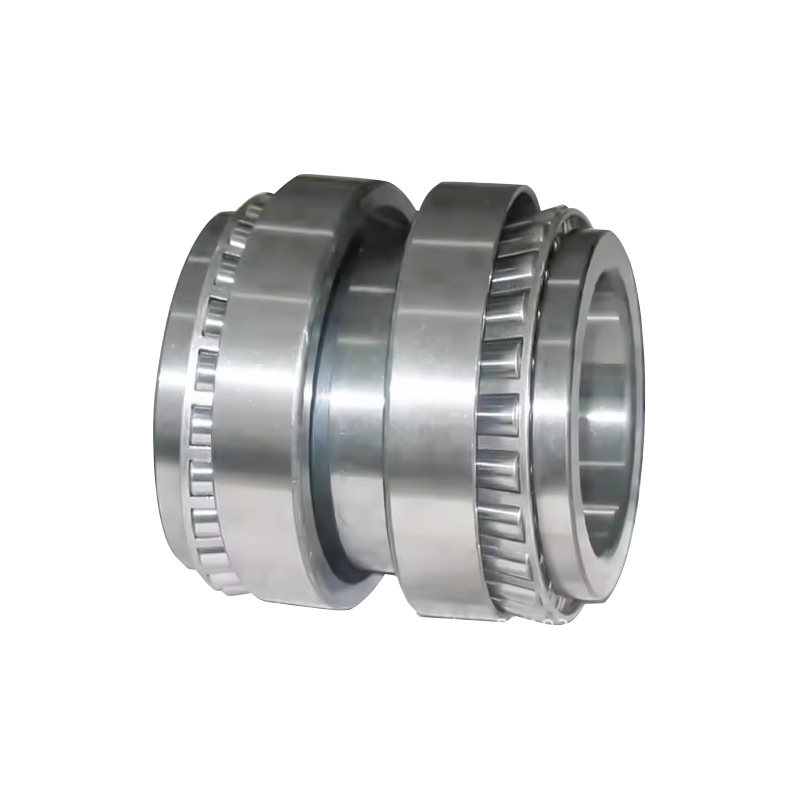

I ndearadh imthacaí sorcóir barrchaolaithe tá dromchlaí cónúla ar an gcupán (fáinne seachtrach), cón (fáinne istigh), agus rollóirí, le rinn na dromchlaí seo inréimneach ag pointe coitianta ar an ais imthacaí.
Chomh maith le imthacaí sraithe méadrach, tá imthacaí sraith orlach ar fáil freisin.
Tá an cineál imthacaí seo oiriúnach d'iarratais a bhaineann le hualaí troma nó turrainge.
Imthacaí sorcóir barrchaolaithe:
Tá siad in ann freastal ar ualaí gathacha agus ualaí aiseach i dtreo amháin ag an am céanna.
Ós rud é go ngintear fórsa comhpháirte aiseach nuair a bhíonn an cineál imthacaí seo á luchtú go gathach, ní mór dhá imthacaí a úsáid le chéile, bíodh sé aghaidh le duine nó cúl le cúl, nó ní mór dhá imthacaí nó níos mó a mheaitseáil le húsáid.
Ar fáil i gcineálacha Caighdeánacha, Meánacha agus Géar, a bhfuil méideanna éagsúla uillinn teagmhála acu.
Sainaithnítear imthacaí sraithe méadrach meán-taper leis an gcód forlíontach “C” a chuirtear leis mar iarmhír leis an uimhir imthacaí.
Déantar imthacaí a bhfuil a leithead fáinne seachtrach, trastomhas beag inmheánach an fháinne seachtrach, agus uillinn teagmhála a chinneadh de réir shonraíocht ISO 355 ainmnithe ag an gcód iarmhír cúnta “J”.

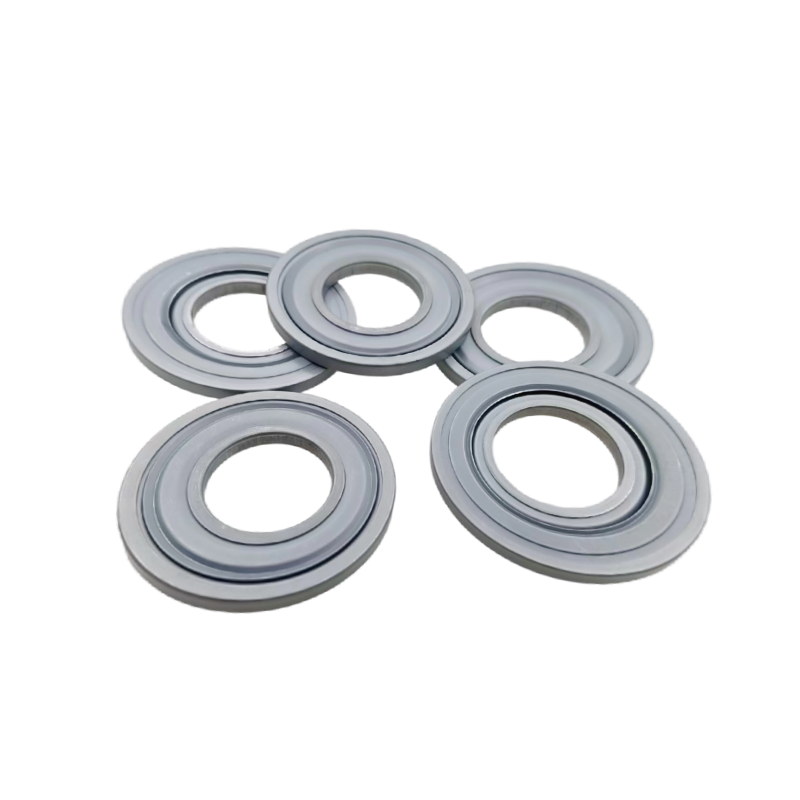

Is eilimint shéalaithe mhiotalacha é an séala miotail NILOS-RING atá deartha go sonrach le haghaidh imthacaí ramhar-lubricated. Is é an cuspóir atá leis na imthacaí a chosaint ó theacht isteach ábhar salaithe.
Déantar na fáinní NILOS uile-mhiotail a innealtóireacht chun salachar, deannach, smionagar agus ábhar salaithe scríobach eile a chosc ó dhul isteach i imthacaí liathróid agus sorcóir araon. Cuidíonn sé seo le síneadh ama agus saol seirbhíse na n-imthacaí, go háirithe i dtimpeallachtaí oibriúcháin agus i dtionscail chrua.

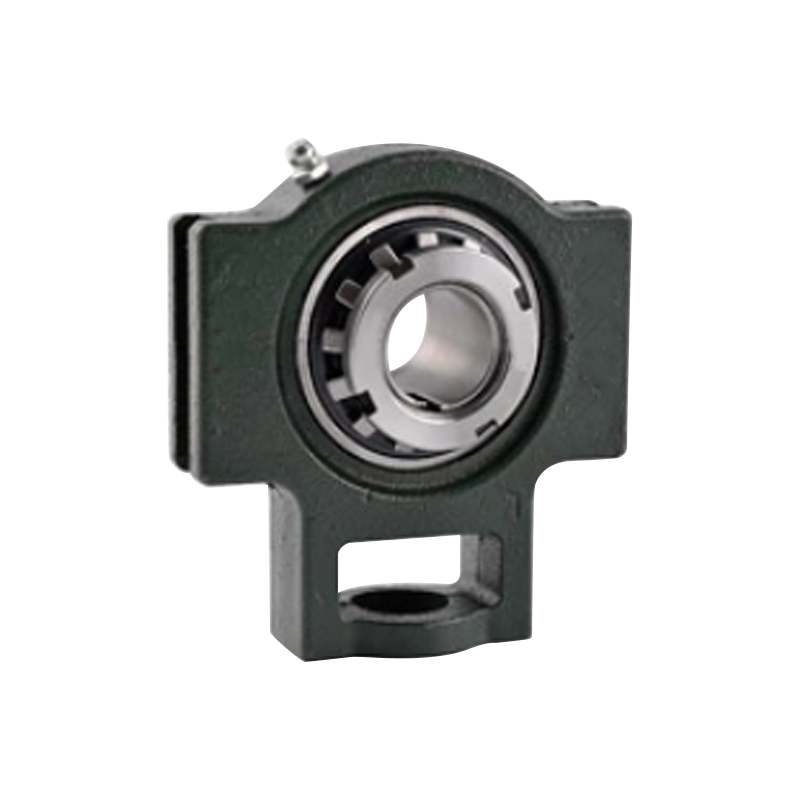

Aonaid Bloc Plummer / Imthacaí Feistithe Is éard atá i Aonad Bloc Plummer (ar a dtugtar Aonad Bearing Feistithe freisin) cóimeáil imthacaí a chomhcheanglaíonn imthacaí rollta le tithíocht imthacaí. Is aonad imthacaí réidh le suiteáil é a chuimsíonn tithíocht le bonn agus imthacaí cuir isteach laistigh de bhloc gléasta. Tá an bloc gléasta daingnithe go dtí an bonn, agus cuirtear an seafta isteach ansin, rud a ligeann do na comhpháirteanna inmheánacha rothlú. Is é croíluach na n-aonad seo ná gur aonaid réamh-bhealaithe lánfhéinchuimsitheacha iad atá réidh le feistiú ar threalamh, rud a shimplíonn go mór an próiseas tionóil d'innealra meicniúla. Gnéithe Struchtúracha Imthacaí Feistithe Úsáideann aonaid imthacaí gléasta dearadh comhtháite an imthacaí agus na tithíochta gléasta. I gcás cineálacha féin-ailínithe, déantar an t-imthacaí a dhaingniú le fáinne snap (nó fáinne coinneála). Tá cumas féin-ailínithe uathoibríoch ag na haonaid seo, rud a ligeann dóibh freastal ar mhí-ailíniú seafta nó earráidí uilleacha suas go 3°.
