Conas Fáinne Nilos 2206 AV a shuiteáil (Treoir Céim ar Chéim)

Chun a shuiteáil i gceart an 2206 AV Fáinne Nilos, cuir é sa chaoi is go díríonn an taobh dronnach (oscailte) i dtreo an rásbhealaigh imthacaí. Caithfidh an fáinne suíocháin a shruthlú i gcoinne an fháinne seachtrach imthacaí. Tá imréiteach dearaidh c = 0.3 mm ag an bhFáinne Nilos 2206 AV a chaithfidh fanacht saor ó shaobhadh. Bain úsáid as sruth réidh nó preas a bhfuil fórsa cothrom timpeall na himlíne air – ná cuir casúr díreach ar an séala riamh.

Cad a dhéanann an 2206 AV Nilos Fáinne difriúil

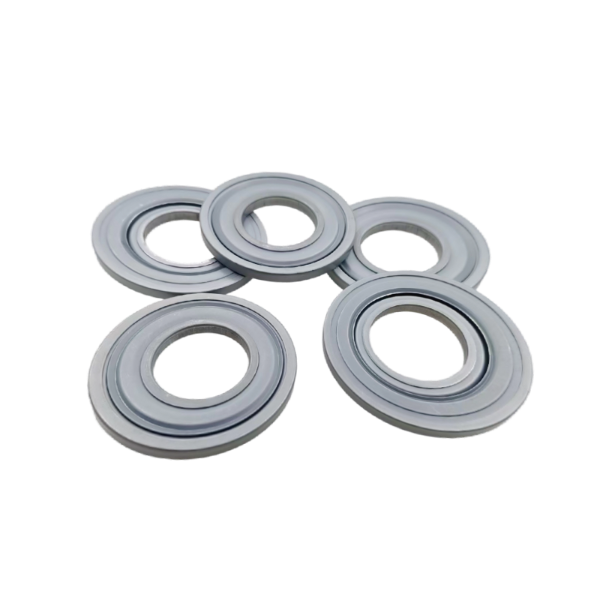

Is é an 2206 AV Nilos Fáinne séala labyrinth miotail cruinneas, ní séala liopa rubair. Is éard atá ann ná fáinne cruach foirmithe le céimseata ar leith. De réir toisí caighdeánacha, tá trastomhas istigh (d) de 30 mm ag an bhfáinne Nilos seo, trastomhas seachtrach (D) de 56.2 mm, leithead (a) de 44 mm, agus airde liopaí (i) de 2.5 mm. Is é 0.3 mm an tiús cruach (c). Cruthaíonn an dearadh docht seo labyrinth neamhtheagmhála a choinníonn ramhar agus é ag ligean rothlú saor in aisce, murab ionann agus rónta rubair a chruthaíonn cuimilte agus caitheamh.

Suiteáil céim ar chéim an 2206 AV Nilos Fáinne

1. Iniúchadh a dhéanamh ar an imthacaí agus an tolladh tithíochta

Sula ndéantar an 2206 AV Nilos Fáinne a shuiteáil, deimhnigh go bhfuil an fáinne seachtrach imthacaí agus an ghualainn tithíochta glan, tirim, agus saor ó burrs. Is féidir le haon cháithnín níos mó ná 0.05 mm an fáinne Nilos a ardú, rud a scriosann an t-imréiteach beacht 0.3 mm.

2. Sainaithin an treoshuíomh ceart

Coinnigh Fáinne Nilos 2206 AV leis an taobh oscailte (an taobh le groove infheicthe nó cuasán) os comhair an fháinne imthacaí. Ba chóir go mbeadh an taobh níos réidhe dúnta amach. Má shuiteáiltear an fáinne Nilos seo siar, glacfaidh sé smionagar in aghaidh an imthacaí, rud a fhágann caitheamh go tapa.

3. Cuir brú suíocháin fiú

Bain úsáid as preas arbhair nó preas hiodrálach a bhfuil muinchille comhréidh aige nach ndéanann ach teagmháil le himeall seachtrach Fáinne 2206 AV Nilos. Is é an fórsa suíocháin a mholtar ná 1.5 – 3.0 kN. Mura bhfuil preas ar fáil, bain úsáid as mallet aghaidh bhog agus sruth feadánach a mheaitseálann an trastomhas seachtrach (56.2 mm). Beartaíonn ar phatrún réalta – 6 go 8 sconna solais – chun tilting a chosc.

4. Imréiteach deiridh agus ailíniú a fhíorú

Tar éis an Fáinne Nilos 2206 AV a shuíochán, ba cheart go mbeadh an bhearna gathacha idir an fáinne agus an fáinne istigh imthacaí 0.2 - 0.4 mm. Úsáid tomhsaire mothaithe ag ceithre phointe (0°, 90°, 180°, 270°). Léiríonn athrú níos mó ná 0.1 mm mí-ailíniú. Ní mór don imréiteach aiseach (c) fanacht ag an 0.3 mm deartha – ciallaíonn aon laghdú go bhfuil an fáinne Nilos dífhoirmithe.

Toisí ríthábhachtacha don Fháinne Nilos 2206 AV

Braitheann suiteáil chruinn an fháinne Nilos seo ar an séala a mheaitseáil leis na toisí imthacaí. Seo thíos na príomh lamháltais:

• Trastomhas istigh (d) : 30.0 mm ±0.1 mm
• Trastomhas seachtrach (D) : 56.2 mm 0.1 / -0.0 mm
• Leithead (a) : 44.0 mm ±0.2 mm
• Airde liopaí (i) : 2.5 mm ±0.05 mm
• Tiús miotail (c) : 0.3 mm ±0.02 mm

Déanfaidh diallais thar na lamháltais seo glasáil ar an imthacaí (má tá an fáinne Nilos ró-daingean) nó ceadóidh sé éilliú a theacht isteach (má tá sé ró-scaoilte). Déan tomhas i gcónaí roimh shuiteáil.

Botúin choitianta nuair a shuiteáiltear fáinne Nilos

• Treoshuíomh droim ar ais : An 2206 AV Nilos Fáinne ní féidir smionagar a ghlanadh nuair a shuiteáiltear siar é. Éalaíonn ramhar laistigh 50-100 uair an chloig in ionad a mhair na mílte uair an chloig.
• Ró-ghéarú nó casúr díreach : Athraíonn saobhadh an c = 0.3 mm imréiteach gar do nialas. Cuimil an fáinne Nilos ar an bhfáinne istigh, ag cruthú teasa agus torann laistigh de nóiméad oibríochta.
• Suíocháin eccentric : Suíonn taobh amháin den fháinne Nilos níos doimhne ná an taobh eile. Cruthaíonn sé seo bearna athraitheach (0.1 mm go 0.5 mm), rud a ligeann cáithníní níos mó ná 150 µm chun dul isteach ar an imthacaí.
• Ag baint úsáide as sruth róbheag : Sruth níos lú ná 56.2 mm díríonn sé fórsa ar liopaí an fháinne Nilos, ag dífhoirmiú go buan ar phróifíl íogair an labyrinth.

Seachain na hearráidí seo trí úsáid a bhaint as uirlis phreasa den mhéid ceart (trastomhas teagmhála = 56.2 mm ) agus treoshuíomh dúbailte-seiceáil roimh suíocháin an 2206 AV Nilos Ring .

Conas suiteáil fáinne Nilos rathúil a dhearbhú

Tar éis brúigh an 2206 AV Nilos Ring isteach sa tithíocht, déan dhá sheiceáil fíoraithe thapa:

• Tástáil rothlaithe : Cas an fáinne istigh imthacaí de láimh. Caithfidh sé rothlú go réidh gan aon fhuaim scríobadh . Ciallaíonn aon fhriotaíocht go bhfuil fáinne Nilos ag teagmháil leis an gcuid rothlach.
• Seiceáil suíocháin sruthlaithe : An outer edge of the 2206 AV Nilos Fáinne chóir go mbeadh flush nó cuasaithe suas go dtí 0.1 mm faoi bhun aghaidh na tithíochta. Léiríonn frithbhrú níos mó ná 0.2 mm suíocháin neamhiomlán.

Má chomhlíontar an dá choinníoll, soláthraíonn an fáinne Nilos seo an éifeacht labyrinth atá beartaithe – ramhar a choinneáil agus garbhdheannach a bhlocáil (go ginearálta bíonn cáithníní <30 µm neamhdhíobhálach).

Uirlisí is gá chun an 2206 AV Nilos Ring a shuiteáil

• preas Arbor nó preas hiodrálach (fórsa molta: 1.5 – 3.0 kN )
• Sruth feadánach cothrom le trastomhas istigh >30 mm agus trastomhas seachtrach 56.2 mm
• Tomhsaire mothaithe (0.05 mm go 1.0 mm)
• Éadach glan, saor ó lint agus alcól isopropil
• Caliper digiteach (le fíorú d=30 mm agus D=56.2 mm roimh shuiteáil)

Ag baint úsáide as uirlisí cuí cosc ar shaobhadh agus cinntíonn an 0.3 mm coinnítear imréiteach dearadh fáinne Nilos.

Ceisteanna coitianta maidir le Fáinne 2206 AV Nilos

An féidir an 2206 AV Nilos Ring a athúsáid tar éis é a bhaint?

Is comhpháirt miotail cruinneas-chruthaithe é Fáinne Nilos 2206 AV a dhífhoirmíonn beagán le linn brú. Athraíonn a bhaint beagnach i gcónaí an tiús c=0.3 mm nó cruthaíonn sé spotaí cothroma ar phróifíl an labyrinth. Bain úsáid as fáinne Nilos nua i gcónaí le haghaidh séalaithe iontaofa.

Cén tolladh tithíochta atá ag teastáil don fháinne Nilos seo?

Éilíonn Fáinne Nilos 2206 AV le tolladh tithíochta de lamháltas H7 56.2 mm (de ghnáth 56.2 0.03 / -0.0 mm). Ní dhéanfaidh toll níos mó ná 56.25 mm an fáinne Nilos a dhaingniú - d'fhéadfadh sé casadh nó titim amach. Má tá an tolladh caite, bain úsáid as cumaisc choinneála atá sonraithe le haghaidh rónta miotail nó cuir an tithíocht in áit.

Ar chóir bealaí a chur i bhfeidhm ar an bhfáinne Nilos roimh é a shuiteáil?

Ola go héadrom an tollán tithíochta agus imeall seachtrach Fháinne Nilos 2206 AV le ramhar tanaí (m.sh., NLGI 2). Ná lig an ramhar isteach i gcroim labyrinth an fháinne Nilos - d'fhéadfadh sé deannach scríobach a mhealladh. Ba cheart go bhfanfadh an t-imréiteach inmheánach c = 0.3 mm tirim chun feidhmiú mar fhíor-labyrinth.

Conas a chuirtear fáinne Nilos i gcomparáid le fáinne séalaithe rubair?

Murab ionann agus rónta rubair a chruthaíonn frithchuimilt (chasmhóiminte tarraingthe 0.1–0.3 Nm), is séala miotail neamhtheagmhála é Fáinne Nilos 2206 AV – cuireann sé frithchuimilt gar-nialas leis. Teipeann ar rónta rubair os cionn 100 ° C agus seasann an fáinne Nilos seo 200 ° C . Mar sin féin, ní féidir le fáinne Nilos séala in aghaidh leachtanna nó deannaigh an-mhín (<10 µm) chomh héifeachtach le séala liopaí teagmhála. Roghnaigh bunaithe ar do choinníollacha oibriúcháin.

Ionchais feidhmíochta tar éis suiteáil ceart fáinne Nilos

Nuair a bheidh an 2206 AV Nilos Ring suiteáilte i gceart (taobh oscailte i dtreo imthacaí, éide 0.3 mm imréiteach, gan aon saobhadh), bainfidh an imthacaí amach:

• Coinneáil ramhar: >95% de ramhar bunaidh tar éis 2000 uair an chloig ar luasanna measartha (3000 rpm).
• Eisiamh salaithe: Cáithníní níos mó ná 0.1 mm go bhfuil bac go héifeachtach.
• Ardú teochta: Níos lú ná 10°C thuas comhthimpeallach mar gheall ar dhearadh labyrinth neamhtheagmhála fáinne Nilos.

Tarlaíonn teip iompair roimh am laistigh de 50-200 uair an chloig de bharr diallais ón nós imeachta suiteála. Déan an Fáinne 2206 AV Nilos a chóireáil i gcónaí mar chomhpháirt bheachtais - láimhseáil go cúramach é, suiteáil i gceart é, agus cosnóidh sé d'iompar ar feadh na mílte uair an chloig.
