I saol na nascanna meicniúla, is é an t-imthacaí deiridh slaite humble - ar a dtugtar imthacaí sféarúil simplí go minic - an laoch gan chaint a chumasaíonn gluaiseacht rialaithe agus é ag freastal ar mhí-ailíniú. Mar sin féin, ní cruthaítear gach foircinn slat cothrom. Nuair a éilíonn feidhmchlár cumas ualaigh eisceachtúil, cobhsaíocht theirmeach, agus iontaofacht, bíonn sé ríthábhachtach samhail shonrach a roghnú. Tá an imthacaí SIZJ12 Is rogha standout sa chatagóir deireadh slat orlach-sraith. Tugann an treoir seo léargas teicniúil dhomhain ar an bhfáth gurb é an tsamhail áirithe seo, lena dhromchlaí teagmhála sleamhnáin cruach-ar-chruach agus tógáil láidir cruach carbóin, an rogha is fearr d’innealtóirí atá ag tabhairt aghaidh ar dhálaí foircneacha oibriúcháin in earnálacha mar innealra tógála, pacáistiú agus uathoibriú tionsclaíoch.

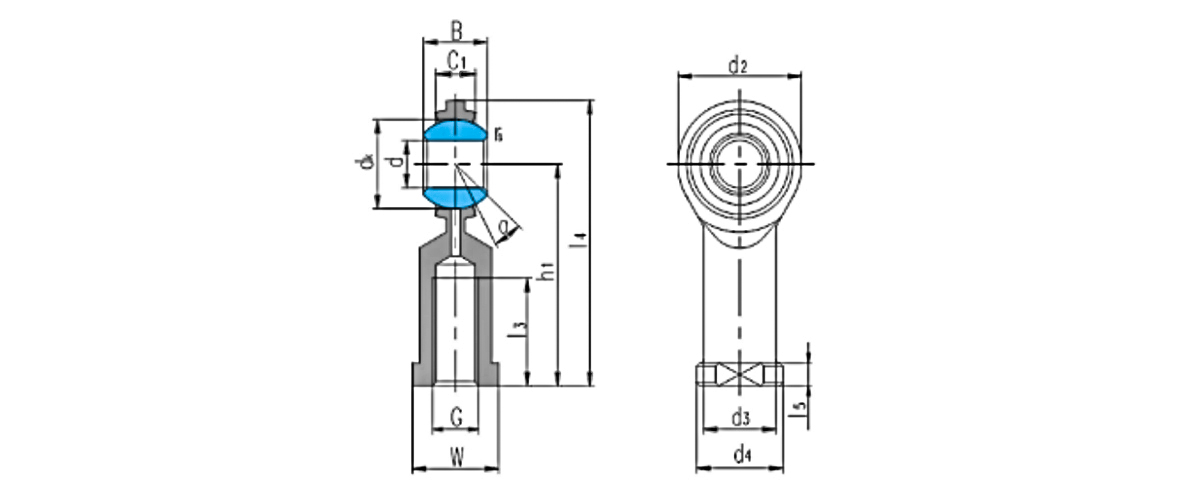

SIZJ12 a shainiú: Sonraíochtaí agus Toisí Croí

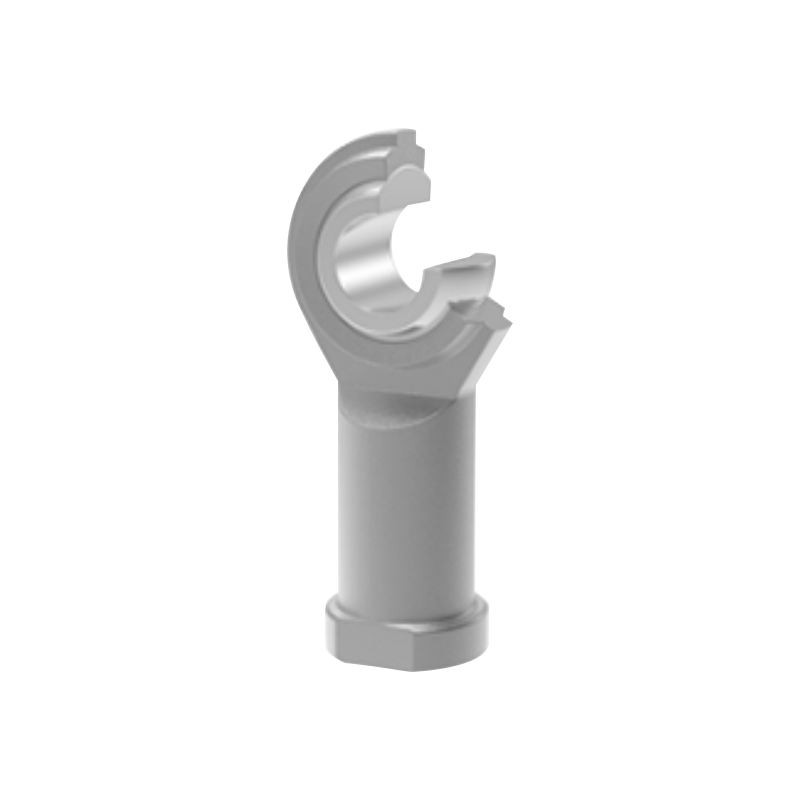

Sula ndéantar iniúchadh ar a buntáistí feidhmíochta, tá sé riachtanach na paraiméadair fhisiceacha agus mheicniúla a shainíonn an imthacaí seo a thuiscint. Is deireadh slat le snáithe baineann é an SIZJ12, a dhéanann idirdhealú idir é agus leagan fireann-snáithithe agus a chinneann conas a chomhtháthaíonn sé isteach i gcomhthionól. Tá snáithe 1/2-20 UNF aige, rud a fhágann go bhfuil sé ag luí le dúntóirí caighdeánacha impiriúla. Tugann an dearadh cruach-ar-chruach, ina bhfuil an liathróid agus an rás araon déanta as cruach carbóin cruaite, meascán uathúil d'acmhainn ualaigh ard agus friotaíocht caitheamh. Anseo thíos tá miondealú mionsonraithe ar a thoisí criticiúla agus a rátálacha.

Leagann an rátáil ualach dinimiciúil de 28 kN tagarmharc ard don aicme méide seo, agus tá an rátáil ualach statach chomh hiontach. Deimhníonn na sonraí seo nach comhpháirt éighníomhach amháin atá sa SIZJ12 ach gur eilimint struchtúrach é atá in ann fórsaí suntasacha a sheasamh i gcórais rialaithe gluaisne éilitheacha.

Rátálacha Ualaigh agus Láidreacht Mheicniúil: An Tagarmharc 28 kN

Tá an SIZJ12 rátáil ualach 28 kN nach uimhir threallach í; tá sé mar thoradh ar ríomhaireachtaí meticulous innealtóireachta a thugann cuntas ar an imthacaí céimseata, airíonna ábhar, agus cóireáil teasa. Léiríonn an rátáil ualaigh dinimiciúil (C) seo an t-ualach faoinar féidir leis an imthacaí saolré íosta de 100,000 timthriall ascalaithe a bhaint amach faoi choinníollacha idéalach. I gcás feidhmeanna a bhaineann le luchtú timthriallach - amhail airm róbatacha in uathoibriú nó ailt in iúl d'innealra tógála - ciallaíonn an cumas ualaí dinimiciúla 28 kN a choinneáil gur féidir leis an imthacaí feidhmiú go hiontaofa i dtascanna cosúil le comhpháirteanna troma a ardú, a bhrú nó a chlaonadh.

Acmhainn Ualach Statach agus Corrlaigh Sábháilteachta

Tá an rátáil ualach statach (C0) don SIZJ12 i bhfad níos airde, go minic níos mó ná 35 kN, a sholáthraíonn lamháil sábháilteachta flaithiúil do ualaí turrainge a tharlaíonn go minic in innealra trom. I gcás imthacaí deiridh slaite tipiciúil a úsáidtear in a imthacaí deiridh slat le haghaidh innealra tógála cás—mar shampla, nasc stiúrtha lódóra rotha—is féidir leis na spící ualaigh mheandracha dul thar an meánualach oibríochta faoi fhachtóir 2 nó 3. Cinntíonn cumas SIZJ12 spikes den sórt sin a ionsú gan dífhoirmiúchán buan sláine an chórais naisc iomláin. Seo thíos léiriú comparáideach ar thoilleadh ualaigh.

Baineann an SIZJ12 le teaghlach Chonradh na Gaeilge imthacaí deiridh slat baineann comhpháirteanna, arb iad is sainairíonna snáithe inmheánach a ghlacann le graí fireann nó slat. Is é an snáithe sonrach 1/2-20 UNF ná snáithe Fine Aontaithe le 20 snáithe in aghaidh an orlach. Tá roinnt buntáistí meicniúla ag baint leis an bpáirc mhín seo thar snáitheanna garbha: taifeach coigeartaithe níos fearr, limistéar strus teanntachta níos airde, agus friotaíocht níos fearr ar scaoileadh faoi chreathadh. I gcás córais uathoibrithe ina bhfuil coigeartuithe beachta ar fhad an tslat ríthábhachtach, nó maidir le trealamh pacáistithe a fhulaingíonn creathadh timthriallach leanúnach, cinntíonn an snáithe mín go bhfanann an socrú cobhsaí le himeacht ama.

Nuair a roghnaítear idir foircinn slat baineann agus fireann, braitheann an rogha go minic ar ailtireacht an tionóil. De ghnáth úsáidtear foircinn slata baineann cosúil leis an SIZJ12 nuair a éilíonn an pointe ceangail clevis nó lúibín le poll trí, ag soláthar nasc glan agus dlúth. Tá an imthacaí SIZJ12 ar fáil freisin i leagan snáithithe ar thaobh na láimhe clé, arna ainmniú mar SILZJ12, d'fheidhmchláir óna dteastaíonn coigeartuithe turnbuckle. An cinneadh idir SIZJ12 vs SILZJ12 snáithe láimhe clé de bharr an ghá atá le géarú deiseal nó tuathalach le linn cóimeála nó cothabhála.

Neart Snáithe agus Rannpháirtíocht

Le snáithe UNF 1/2-20, soláthraíonn an SIZJ12 neart rannpháirtíochta snáithe ard, rud atá riachtanach nuair a úsáidtear an t-imthaca mar eilimint ualachiompartha i dteannas. Tá limistéar strus teanntachta snáithe 1/2-20 UNF thart ar 0.1599 sq.in, rud a aistríonn go bhfuil cumas ualach cruthúnais níos mó ná 30 kN le haghaidh studs cruach caighdeánach, ag teacht go héifeachtach le rátáil ualach statach an imthacaí. Cinntíonn an chothromaíocht seo nach n-éiríonn an snáithe mar an nasc is laige sa nasc.

Baineann ceann de na ceisteanna is coitianta faoin SIZJ12 lena iompar i dtimpeallachtaí teirmeacha ardaithe. Caighdeán imthacaí deiridh slat le haghaidh feidhmeanna ardteochta Ní mór dul i ngleic le leathnú teirmeach, díghrádú bealaí, agus athruithe féideartha ar chruas an ábhair. Láimhseálann an SIZJ12, lena thógáil uile-chruach, na dúshláin seo go han-mhaith. Tá comhéifeacht leathnaithe teirmeach cruach carbóin cruaite thart ar 11–13 µm/m·°C, rud a chiallaíonn, ag difreálach teochta 150°C, go bhfuil an t-athrú toise ar thrastomhas seachtrach 30 mm níos lú ná 0.06 mm—go maith laistigh de ghnáthliúntais imréitigh.

Straitéis Bealaithe le haghaidh Teas Foircní

Cé gur féidir leis an bpéire sleamhnáin cruach-ar-chruach oibriú gan lubrication ar feadh tréimhsí gearra, éilíonn feidhmíocht optamach i dtimpeallachtaí ardteochta réimeas lubrication cúramach. Coinníonn greasaí ardteochta atá bunaithe ar pholúiré nó olaí sintéiseacha tiubhaithe PTFE a slaodacht suas le 180 ° C agus is féidir iad a chur i bhfeidhm tríd an bhfeistiú bealaithe a sholáthraítear. Maidir le feidhmchláir atá níos airde ná 200°C, moltar bealaí soladacha amhail déshilfíd moluibdín (MoS2) nó graifít. Mar gheall ar an inoiriúnaitheacht seo is rogha ilúsáideach an SIZJ12 le haghaidh oighinn, carráistí áith, agus naisc chuan innill nuair a athraíonn an teocht go mór.

Príomhshonraí feidhmíochta teirmeacha: Tá an SIZJ12 bailíochtaithe in oibriú leanúnach ag teocht chomhthimpeallach 180 ° C le ramhar ardteochta cuí, ag taispeáint méadú níos lú ná 5% ar imréiteach gathacha tar éis 5000 timthriall ascalaithe - rud a léiríonn cobhsaíocht theirmeach den scoth agus friotaíocht caitheamh.

Tá solúbthacht an imthacaí SIZJ12 rud a fhágann gur stáplacha é ar fud earnálacha tionsclaíocha iolracha. Baineann gach feidhmchlár leas as gnéithe éagsúla dá phunann feidhmíochta.

Innealra Tógála agus Trealamh Trom

I réimse na imthacaí deiridh slat le haghaidh innealra tógála , sonraítear an SIZJ12 go minic le haghaidh naisc stiúrtha, barraí cobhsaithe, agus gléasanna sorcóra. Is iad na príomhéilimh anseo ná friotaíocht ardtionchair agus an cumas chun éilliú ó dheannach agus smionagar a sheasamh. Tá an dearadh cruach-ar-chruach toimhdiúil go pointe áirithe d’iontráil cháithníneach, agus cuireann na dromchlaí cruaite in aghaidh scríobadh ó dheannach gainimh agus stroighne. Úsáideann tochaltóir tipiciúil mórán imthacaí deireadh slata ina naisc hiodrálacha agus mheicniúla, rud a fhágann go bhfuil iontaofacht mar phríomhthosaíocht d'oibreoirí cabhlaigh.

Uathoibriú agus Córais Robotic

In imthacaí deiridh slat uathoibrithe tá feidhmchláir, cruinneas agus atrialltacht ríthábhachtach. Úsáideann airm róbatacha, aonaid phioc agus áit, agus feithiclí treoraithe uathoibrithe (AGVanna) foircinn slaite chun actuators a nascadh le hailt. Cinntíonn cruinneas ard tolladh SIZJ12 agus trastomhas seachtrach ( lamháltais ISO H7/h6 ) íosmhéid súgartha, rud a aistríonn go suíomh cruinn. Mar shampla, i líne pacáistithe nasc servo-tiomáinte, ceadaíonn chasmhóiminte frithchuimilte comhsheasmhach an imthacaí don mhótar servo oibriú laistigh dá pharaiméadair rialaithe lúb dúnta gan spící chasmhóiminte gan choinne.

Innealra Tionscal Pacáistiú

Tá an imthacaí don tionscal pacáistithe is minic a bhíonn aghaidh ar rátaí timthriallacha arda agus nósanna imeachta nigh anuas eadrannach. Cé nach bhfuil an SIZJ12 resistant creimeadh de réir réamhshocraithe (is cruach carbóin é), sonraíonn go leor innealtóirí pacáistithe é i limistéir atá cosanta ó thaise díreach, nó cuireann siad sciath resistant creimeadh i bhfeidhm. Mar gheall ar a chumas an ascalaithe ardluais a láimhseáil i ngialla séalaithe scannáin nó meicníochtaí fillte cartán tá sé ina rogha coitianta, go háirithe nuair a chomhcheanglaítear é le córais lubrication uathoibrithe a áirithíonn feidhmíocht chomhsheasmhach thar na milliúin timthriallta.

An ceart a roghnú imthacaí SIZJ12 níos mó i gceist ná toisí a mheaitseáil. Ní mór d'innealtóirí meascán d'fhachtóirí ualaigh, luas, teochta agus comhshaoil ​​a mheas. Leagtar amach sa seicliosta seo a leanas na paraiméadair ríthábhachtacha atá le breithniú.

• Próifíl luchtaithe: Déan an t-ualach dinimiciúil coibhéiseach (P) a chinneadh bunaithe ar fhórsaí gathacha agus aiseach iarbhír. Maidir le comhualaí, úsáid an gaol P = X·Fr Y·Fa, áit ar fachtóirí iad X agus Y a sholáthraítear sa chatalóg imthacaí. Cinntigh go bhfuil P níos lú ná an rátáil ualaigh dinimiciúil de 28 kN don saolré inmhianaithe.
• Minicíocht ascalaithe: Maidir le hiarratais ard-minicíochta, breithnigh an teas cuimilte a ghintear. Is féidir le imthacaí cruach-ar-chruach luasanna suas le 2 m/s de threoluas sleamhnáin a láimhseáil le lubrication ceart. Ag minicíochtaí níos airde, smaoinigh ar lubrication nó fuarú éigean.
• Clúdach teochta: Le haghaidh oibriú leanúnach os cionn 120 ° C, roghnaigh ramhar ardteochta agus deimhnigh go bhfuil comhéifeachtaí leathnaithe teirmeacha comhoiriúnacha ag na hábhair tithíochta chun caillteanas réamhualach a sheachaint.
• Séalaithe comhshaoil: I dtimpeallachtaí deannaigh nó fliucha, smaoinigh ar bhuataisí cosanta a chur leis nó an imthacaí a shonrú le sciath atá resistant creimeadh. Ní chuimsíonn an SIZJ12 rónta féin, agus mar sin d'fhéadfadh go mbeadh gá le séalaithe seachtrach.
• Ceanglais mhí-ailínithe: Tá an SIZJ12 accommodates up to ±8 degrees of angular misalignment. Verify that the linkage geometry does not exceed this limit, especially under maximum deflection conditions.

Fíorú Trí Ríomh

Chun an próiseas roghnúcháin a léiriú, smaoinigh ar nascacht trealaimh tógála le buaicualach gathacha 22 kN agus comhpháirt ualach aiseach 6 kN. Agus na fachtóirí ualaigh á n-úsáid do ghnáth-iompar sféarúil (X=1, Y=2.5 do chruach-ar-chruach), tá an t-ualach dinimiciúil coibhéiseach P = 1·22 2.5·6 = 37 kN. Sáraíonn sé seo an rátáil dhinimiciúil 28 kN, rud a thugann le fios go mbeadh gá le imthacaí níos mó nó le laghdú ar an ualach aiseach. Léiríonn sé seo an tábhacht a bhaineann le hanailís chruinn ualaigh chun teip roimh am a chosc.

Anailís Chomparáideach: SIZJ12 vs Críoch Eile Slat Orlach-Sraith

Cé gur imthacaí ardfheidhmíochta é an SIZJ12, tá sé úsáideach a thuiscint conas atá sé i gcomparáid le foircinn slat sraith orlach coitianta eile, go háirithe i dtéarmaí acmhainne ualaigh agus méid snáithe. Tugann an tábla thíos forbhreathnú comparáideach laistigh den teaghlach céanna.

Léiríonn an chomparáid seo go bhfuil talamh meánach cothromaithe ag an SIZJ12 sa teaghlach sraith orlach, ag tairiscint rátáil ualach dinimiciúil 28 kN atá i bhfad níos airde ná an SIZJ10 níos lú agus é níos dlúithe ná an SIZJ14. Mar sin is rogha optamach é d’fheidhmchláir nuair a chuireann srianta spáis bac ar imthacaí níos mó a úsáid, ach go sáraíonn ceanglais ualaigh cumais roghanna níos lú.

Cothabháil agus Barrfheabhsú Saoil Seirbhíse

Chun an saol seirbhíse uasta a bhaint as an SIZJ12, tá straitéis cothabhála réamhghníomhach riachtanach. Cé go bhfuil an dearadh cruach-ar-chruach láidir, baineann sé leas as athlubrication agus cigireacht rialta.

Eatraimh Bealaithe

I gcás feidhmeanna tionsclaíocha tipiciúla a oibríonn faoi ualaí agus luasanna measartha, moltar ath-lubrication gach 100 go 200 uair an chloig oibriúcháin. In innealra tógála tromshaothair atá faoi ualaí ardtionchair agus smionagar, féadfar an t-eatramh seo a laghdú go 40-50 uair. Áirítear ar an imthacaí feistiú ramhar le haghaidh athbhealaithe éasca, agus moltar úsáid a bhaint as ramhar EP ardcháilíochta (foircbhrú) le slaodacht ola bonn ISO VG 150–220 don chuid is mó d’fheidhmchláir.

Monatóireacht a dhéanamh ar Caith

Is é monatóireacht a dhéanamh ar imréiteach gathacha an modh is éifeachtaí chun riocht imthacaí sféarúil cruach-ar-chruach a mheas. De réir mar a chaitheann an t-imthaca, méadaíonn an t-imréiteach de réir a chéile. Nuair a sháraíonn an t-imréiteach gathacha 0.15 mm (atá thart ar 2-3 huaire an t-imréiteach tosaigh de 0.05-0.08 mm), ba cheart an imthacaí a athsholáthar chun caillteanas cruinneas agus ualaí tionchair méadaithe ar chomhpháirteanna cóngaracha a chosc. Ligeann an dul chun cinn caitheamh intomhaiste seo cothabháil phleanáilte, rud a laghdóidh aga neamhphleanáilte.

Ceisteanna Coitianta (FAQ)

C1: Cad a chiallaíonn an t-ainmniú "SIZJ12" i dtéarmaí cineál agus méid imthacaí?

Tá an "SI" prefix indicates a steel-on-steel spherical plain bearing with a female thread. "ZJ" is a series code for inch-dimensioned rod ends, and "12" refers to the nominal bore size in sixteenths of an inch—in this case, 12/16 = 0.750 inch, although the actual bore is 0.500 inch for this design (the code can sometimes reflect outer ring size; always verify dimensions). The SIZJ12 has a 1/2-20 UNF female thread and is designed for heavy-duty applications.

C2: An féidir an SIZJ12 a úsáid i dtimpeallachtaí faoi uisce nó an-chreimneach?

Níl, tá an SIZJ12 caighdeánach déanta as cruach carbóin agus níl sé resistant creimeadh. Maidir le timpeallachtaí muirí nó ceimiceacha, ba cheart cruach dhosmálta nó leagan atá brataithe le creimeadh a shonrú. De rogha air sin, is féidir séalaithe seachtrach nó tosaithe cosanta a úsáid chun an t-iompar a chosaint ó thaise, ach is é an réiteach is fearr ná imthacaí a roghnú a bhfuil ábhar creimeadh-resistant aige ón tús.

C3: Cad é an difríocht idir SIZJ12 agus SILZJ12?

Tá an primary difference is the thread direction. SIZJ12 has a right-hand (standard) thread, while SILZJ12 has a left-hand thread. The SILZJ12 is used in applications where turnbuckle-style adjustments are needed, allowing two rod ends to be threaded onto a central rod to adjust its length without disassembling the connection.

C4: Conas a láimhseálann an SIZJ12 ualaí turrainge atá coitianta in innealra tógála?

Tá an SIZJ12's high static load rating (≈36 kN) provides a significant safety margin against instantaneous shock loads. The steel-on-steel construction and hardened surfaces allow the bearing to absorb impact energy without fracturing or deforming, making it well-suited for the cyclic impact loads encountered in excavator and loader linkages.

C5: An bhfuil an SIZJ12 oiriúnach d'iarratais rothlacha ardluais?

Níl, tá imthacaí deireadh slat deartha go príomha le haghaidh gluaiseachtaí ascalacha nó tilting, ní rothlú leanúnach. Ba cheart go ginearálta an luas sleamhnáin i imthacaí caola sféarúil a choinneáil faoi bhun 2 m/s. I gcás feidhmeanna rothlaithe ardluais, bheadh ​​imthacaí traidisiúnta eilimint rollta níos oiriúnaí.

C6: Cén lubrication a mholtar don SIZJ12 ag teochtaí arda?

I gcás teochtaí suas le 120 ° C, tá ramhar EP caighdeánach bunaithe ar litiam inghlactha. Maidir le teochtaí idir 120°C agus 200°C, moltar ramhar sintéiseach le tiúsóir polúiré nó PTFE agus bunola ard-slaodachta. Os cionn 200 ° C, ba cheart bealaí soladacha mar MoS2 nó graifít a chur i bhfeidhm go díreach ar na dromchlaí sleamhnáin.
