Cad a sheachadann an imthacaí 3200 A-2ZTN9/MT33: Sonraíochtaí, Ualaí agus Teorainneacha Luais

Croíthoisí agus Sonraíochtaí Buntábhachtacha

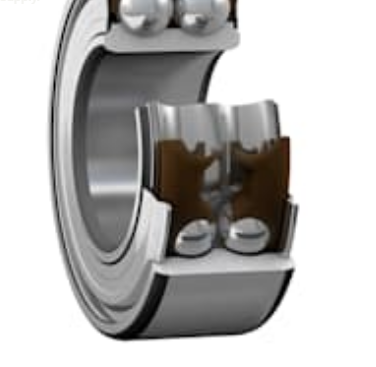

Tosaíonn gach dearadh le céimseata. Pacálann an 3200 A-2ZTN9/MT33 dhá chonair ualaigh in aonad amháin. Tá a leagan amach comhionann le péire imthacaí liathróid teagmhála uilleach sraithe singil socraithe cúl le cúl i gcumraíocht de chineál O, ach tá spás aiseach i bhfad níos lú ag teastáil uaidh. Liostaíonn an tábla thíos na sonraí lárnacha tríthoiseacha a sheiceálann innealtóirí ar dtús.

Léamh an tolladh, taobh amuigh trastomhas agus leithead

Sainmhíníonn an tolladh 10 mm agus an trastomhas lasmuigh 30 mm clúdach dlúth a oireann do ghiarbhoscaí beaga, seaftaí caidéil agus clúdaigh deiridh mótair. Is é an leithead 14 mm a dhéanann an péire cúl le cúl éifeachtach. Ní fhaigheann dearthóir cumas aiseach dhá imthacaí i lorg ach beagán níos leithne ná aonad as a chéile. Le mais de thart ar 0.051 kg, cuireann an imthacaí táimhe rothlach beag, rud atá tábhachtach nuair a luasghéaraíonn seafta agus luasmhoilliú go minic.

Filléid agus achar pointe brú

Is furasta dhá luach sa tábla a ligean thar ceal. Insíonn an toise filléid íosta de 0.6 mm don mheaisíní cé chomh géar agus is féidir coirnéil ghualainn an seafta agus na tithíochta a bheith. Cuireann cúinne atá níos déine ná an luach seo bac ar an bhfáinne imthacaí ó bheith ina suí go hiomlán in aghaidh an ghualainn, rud a fhágann go ndéantar mí-ailíniú agus fretting. Is é 16 mm an t-achar brúphointe a aimsíonn an áit a ghníomhaíonn an t-ualach go héifeachtach feadh na haise. Bain úsáid as é nuair a ríomhann tú ualaí nóiméad ar an seafta, toisc go gcinnfidh sé an lámh luamháin idir an imthacaí agus an fórsa a chuirtear i bhfeidhm.

Rátálacha Luchtaithe agus Teorainneacha Luais

Cinneann sonraí ualaigh agus luais cibé an mairfidh imthacaí a thimthriall dualgais. Tá achoimre ar na rátálacha foilsithe sna cártaí thíos, agus tábla ina dhiaidh sin a mhíníonn go praiticiúil gach rátáil.

Acmhainn statach i gcoinne dinimiciúil

Rialaíonn an rátáil dinimiciúil uainíocht leanúnach, agus cosnaíonn an rátáil statach an t-imthaca le linn turraingí tosaithe, tionchair iompair nó stopann meaisín faoi ualach. Ba cheart córas ina mbíonn luchtú turrainge go minic a sheiceáil i gcoinne an luacha statach ar dtús, toisc go bhfuil eangú buan sna rásbhealaí do-aisiompaithe. Is tagairt úsáideach é an teorainn tuirse le haghaidh céimeanna ualach solais, áit a bhfuiltear ag súil go n-imreoidh an t-imthaca ar feadh tréimhsí fada gan tuirse dromchla a fhorbairt.

Rátálacha luais go praiticiúil

Ní mór luasluachanna a léamh in éineacht leis an dearadh róin agus cage. Is féidir an luas teorannaithe de 24,000 r/nóim a bhaint amach toisc go n-úsáideann an t-imthaca sciatha neamhtheagmhála agus cage polaimíde éadrom, a laghdaíonn cuimilte agus teas araon. Coinnigh an luas oibriúcháin go compordach faoi bhun na teorann, go háirithe i dteocht chomhthimpeallach arda, toisc go ngiorraíonn teas a ghintear ar luas an saol ramhar agus go méadaíonn sé caitheamh róin.

Díchódú an Chóid Iarmhír

Is cur síos dlúth é an t-ainmniú 3200 A-2ZTN9/MT33 ar chumraíocht an dearaidh. Insíonn gach eilimint iarmhír rud éigin sonrach duit faoin gcaoi a n-iompraíonn an t-imthaca, agus is é sin an fáth go seachnaíonn léamh an chóid i gceart botúin ordaithe costasacha.

Breathnaíonn dhá shainiú sciath cosúil agus is minic a bhíonn mearbhall orthu. Fágann sciath neamhtheagmhála imréiteach beag, agus mar sin ní chuireann sé beagnach aon fhrithchuimilte ach cuireann sé cosaint theoranta i gcoinne deannaigh mhín. Tugann séala teagmhála cosaint níos fearr ach gineann sé níos mó teasa ar luas. Toisc go léiríonn an iarmhír 2Z dearadh neamhtheagmhála, is é an t-imthaca is fearr a oireann do thimpeallachtaí glana iata ina bhfuil luas mar phríomhthosaíocht.

Buntáistí Struchtúracha i Meaisíní Fíorúla

Céimseata cúl le cúl

Is é an socrú cúl le cúl an buntáiste lárnach a bhaineann le dearadh sraith dhúbailte. Roinneann dhá shraith liathróidí sraith amháin fáinní, mar sin láimhseálann an péire ualaí gathacha agus ualaí aiseach sa dá threo agus an seafta a choinneáil dírithe. Tá an fhriotaíocht nóiméad tilting seo luachmhar nuair a chaithfidh an seafta fanacht docht, mar shampla suíomh meshing fearas nó impeller caidéil a fheiceann sá míchothrom.

I gcomparáid le gléasta dhá imthacaí sraith aonair ar leith, laghdaíonn an t-aonad comhtháite castacht meaisínithe. Ní gá ach suíochán beacht amháin a bheith ag an tolladh tithíochta agus an ghualainn, agus socraítear an gaol réamh-ualach idir an dá shraith le linn déantúsaíochta seachas an cóimeálaí.

Cumas ardluais

Braitheann ardluais ar ghiniúint teasa, iompar bealaithe agus cobhsaíocht cage. Coinníonn an meascán de sciatha neamhtheagmhála agus cage polaimíde cuimilte íseal, agus seachnaíonn an muirear seasta ramhar na caillteanais maistreáin a thagann as ró-líonadh. Mar sin is féidir le dearthóirí díriú ar sheifteanna a ritheann go maith os cionn na ngnáthluasanna, ar choinníoll go scaipeann an tithíocht teas agus go bhfanann an luas oibriúcháin laistigh den teorainn rátáilte.

Dearadh réamh-lubricated

Na longa imthacaí le ramhar MT33 i bhfeidhm cheana féin. Simplíonn sé seo suiteáil toisc nach bhfuil gá le céim lubrication breise ar an líne tionóil, agus cuireann sé deireadh le foinse éillithe coitianta. I gcás feidhmchláir séalaithe ar feadh a saoil, laghdaítear líon na gcosán sceite féideartha sa mheaisín toisc nach bhfuil calafort athbhealaithe ann.

Réimsí Iarratais

Oireann an t-imthacaí meaisíní a chaithfidh tacú le hualaí gathacha agus aiseach le chéile taobh istigh d'alt rothlach dlúth. I measc na réimsí iarratais is coitianta tá:

• Caidéil: caidéil thionsclaíocha agus caidéil uisce ina gcaithfear sá ón impeller a rialú.
• giarbhoscaí: tarchuir agus laghdaitheoirí nuair a chuireann docht an tseafta isteach ar cháilíocht mogall fearas.
• Mótair leictreacha: mótair agus gineadóirí a ritheann ar ardluais agus a dteastaíonn suíomh cobhsaí seafta uathu.
• Innealra tionsclaíoch: tionóil dhlúth rothlach a iompraíonn ualaí comhcheangailte i spásanna daingean.

Nuair a chuardaíonn tú roghanna soláthraithe, a imthacaí 3200 a-2ztn9/mt33 is féidir é a shonrú taobh lena thoisí agus a chód iarmhír, rud a sheachnaíonn mearbhall le leaganacha a bhfuil rónta nó cages éagsúla acu.

Treoir Roghnúcháin

Bain úsáid as an seicheamh seo a leanas le cinneadh a dhéanamh an n-oireann an treo-uillinn seo le d’iarratas. Úsáideann gach céim na sonraí a pléadh thuas, mar sin tá an cinneadh inrianaithe fós.

1. Sainmhínigh an treo ualaigh. Tomhais ualaí gathacha agus aiseach ar leithligh, lena n-áirítear ualaí turrainge agus aisiompuithe ualaigh. Má fheidhmíonn sá sa dá threo, is iarrthóir láidir é dearadh sraithe dúbailte.
2. Seiceáil luas in aghaidh na teorann. Déan comparáid idir an luas oibriúcháin agus an luas teorann de 24,000 r/nóiméad agus coinnigh corrlach le haghaidh ardú teochta agus spící luais.
3. Deimhnigh an séala agus an ramhar. Bain úsáid as an sciath 2Z neamhtheagmhála agus ramhar MT33 nuair a bhíonn an timpeallacht glan agus go bhfanann an teocht laistigh den raon luaite.
4. Fíoraigh céimseata an ghualainn. Seiceáil go bhfuil gathanna na seafta agus na tithíochta 0.6 mm ar a laghad agus go bhfuil an t-achar brúphointe 16 mm ag teacht leis an anailís nóiméad.
5. Athbhreithniú a dhéanamh ar an acmhainn statach. Deimhnigh go gclúdaíonn an rátáil statach 4.3 kN an turraing nó an t-ualach neamhshuímh is measa.

Má tá deannach scríobach nó uisce níocháin sa timpeallacht, smaoinigh ar chineál róin eile. Tá an sciath neamhtheagmhála deartha le haghaidh meaisíní faoi iamh seachas timpeallacht oscailte nó garbh.

Suiteáil, Bealadh agus Pleanáil Saolré

Cosnaíonn suiteáil cheart an fheidhmíocht rátáilte. Glan an seafta agus an tithíocht, seiceáil na toisí i gcoinne na luachanna foilsithe, agus brúigh na fáinní go cothrom ionas nach dtéann an t-ualach trí na liathróidí le linn suíocháin. Seachain na rónta a bhualadh go díreach, mar is féidir fiú dífhoirmiúchán beag de shciath cruach teagmháil a chruthú a ghineann teas ar luas.

Toisc go bhfuil an t-imthacaí réamh-lubricated, díríonn an plean cothabhála ar theocht agus ar chreathadh seachas greasing rialta. Rianaigh teocht na tithíochta le linn coimisiúnaithe, agus taifead na leibhéil creathadh ag tús na seirbhíse. Is gnách go mbíonn ardú céimneach ar cheachtar luach ina chomhartha ar chaitheamh luath nó ar mhí-ailíniú, rud a cheadaíonn gníomh ceartaitheach roimh theip. Nuair a oibríonn an meaisín i dtimpeallacht chobhsaí agus glan, is féidir leis an ramhar réamh-líonta tacú le eatraimh seirbhíse fada gan lubrication breise.
