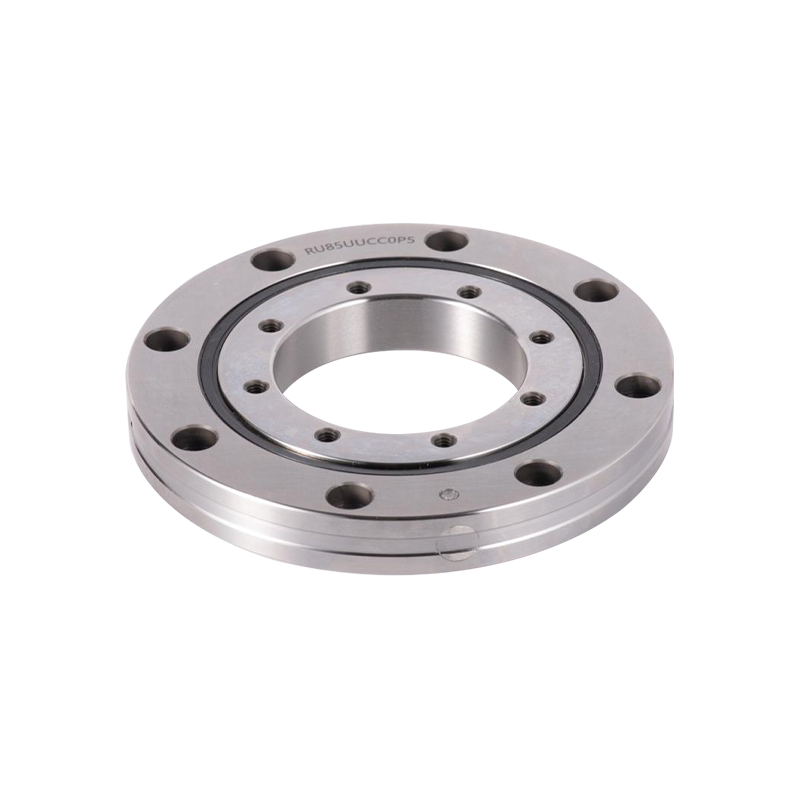

Imthacaí sorcóir Trasnaithe Robot RB2508

Is múnla bunúsach é an cineál RB d'imthacaí sorcóir trasnaithe ina bhfuil fáinne seachtrach scoilte agus fáinne istigh comhtháite. Tá sé oiriúnach go háirithe d'iarratais a dteastaíonn cruinneas rothlach ard ar an bhfáinne istigh. Mar shampla, úsáidtear go forleathan é sna hailt rothlacha de tháblaí innéacsaithe in uirlisí meaisín.

Contact Us Déan Teagmháil Linn
ROIMHE:Cineál JXR (Imthacaí sorcóir barrchaolaithe Trasnaithe) AR Aghaidh:CSD Robot Laghdaitheoirí Armónach Bearing
  • Cur Síos
  • Sonraíochtaí
  • Déan Teagmháil Linn

Gnéithe Táirge:
Is éard atá in imthacaí sorcóir trasnáilte ná dhá shraith de rollóirí sorcóireacha atá socraithe go orthogonally ag 90° ar rásbhealaí V-chruthach, le spásairí níolóin ag scaradh na rollóirí. Cuireann an struchtúr seo ar chumas an imthacaí ualaí gathacha, ualaí aiseach, agus ualaí nóiméad ó iltreonna a sheasamh ag an am céanna. Tá toisí na bhfáinní inmheánacha agus seachtracha dlúth, agus tá an cineál ultra-tanaí ag druidim leis an méid íosta is féidir agus ag an am céanna ard-rigidity a choinneáil. Is féidir le imthacaí sorcóir thrasnaigh BYC Boying cruinneas suas le grád P2 a bhaint amach.

Feidhmchláir:
Ailt róbait, mótair chasmhóiminte tiomána dírí, ionstraimí iniúchta beachtas, táblaí rothlacha beachtas, agus córais rothlacha ardchruinneas comhchosúla.

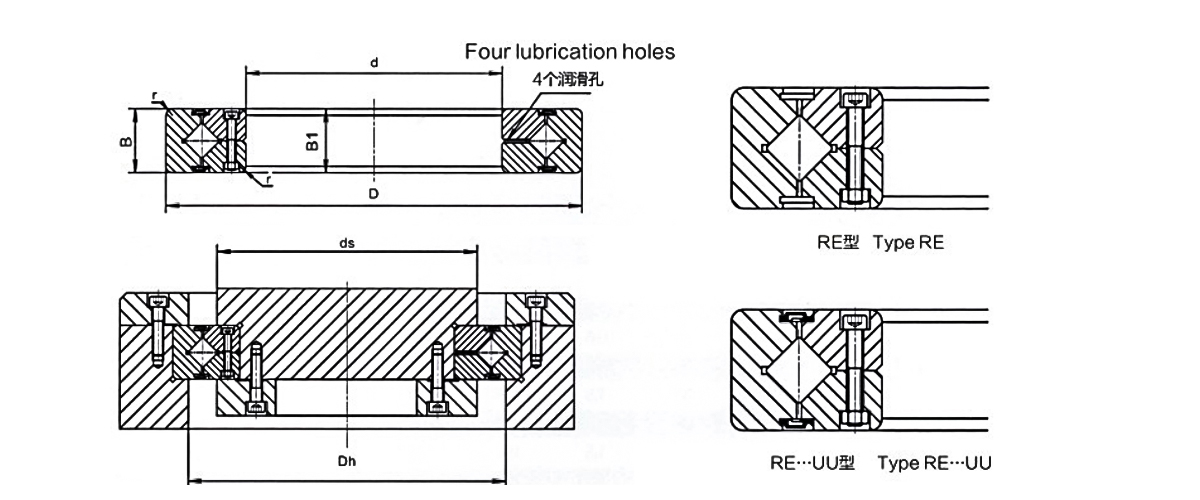

Cineál Bearing Toise Méid ghualainn Bunrátáil Ualaigh (gathach) Meáchan
Trastomhas Istigh Trastomhas Lasmuigh Trastomhas pitch sorcóir Airde Chamfer Cr Cor
d D Dpw B B1 rmin ds Dh KN KN kg
RB 2008 saor in aisce, 20 36 27 8 0.5 23.5 30.5 3.23 3.1 0.04
RB 2508 25 41 32 8 0.5 28.5 35.5 3.63 3.83 0.05
RB 3010 saor in aisce, 30 55 41.5 10 0.6 37 47 7.35 8.36 0.12
RB 3510 35 60 46.5 10 0.6 41 51.5 7.64 9.12 0.13
RB 4010 saor in aisce, 40 65 51.5 10 0.6 47.5 57.5 8.33 10.6 0.16
RB 4510 45 70 56.5 10 0.6 51 61.5 8.62 11.3 0.17
RB 5013 50 80 64 13 0.6 57.4 72 16.7 20.9 0.27
RB 6013 60 90 74 13 0.6 68 82 18 24.3 0.3
RB 7013 70 100 84 13 0.6 78 92 19.4 27.7 0.35
RB 8016 80 120 98 16 0.6 91 111 30.1 42.1 0.7
RB 9016 90 130 108 16 1 98 118 31.4 45.3 0.75
RB 10016 100 140 119.3 16 1 109 129 31.7 48.6 0.83
RB 10020 100 150 123 20 1 113 133 33.1 50.9 1.45
RB 11012 110 135 121.8 12 0.6 117 127 12.5 24.1 0.4
RB 11015 110 145 126.5 15 0.6 122 136 23.7 41.5 0.75
RB 11020 110 160 133 20 1 120 143 34 54 1.56
RB 12016 120 150 134.2 16 0.6 127 141 24.2 43.2 0.72
RB 12025 120 180 148.7 25 1.5 133 164 66.9 100 2.62
RB 13015 130 160 144.5 15 0.6 137 152 25 46.7 0.72
RB 13025 130 190 158 25 1.5 143 174 69.5 107 2.82

Cineál Bearing Toise Méid ghualainn Bunrang   rátáil (gathach) Meáchan
Trastomhas Istigh Trastomhas Lasmuigh Trastomhas pitch sorcóir Airde Chamfer Cr Cor
d D Dpw B B1 Rmin ds Dh KN KN kg
RE 14016 140 175 160 16 1 147 162 25.9 50.1 1
RE 14025 140 200 172 25 1.5 154 185 74.8 121 2.96
RE 15013 150 180 166 13 0.6 158 172 27 53.5 0.68
RE 15025 150 210 182 25 1.5 164 194 76.8 128 3.16
RE 15030 150 230 192 30 1.5 173 210 100 156 5.3
RE 16025 160 220 192 25 1.5 173 204 81.7 135 3.14
RE 17020 170 220 196.1 20 1.5 184 198 29 62.1 2.21
RE 18025 180 240 210 25 1.5 195 225 84 143 3.44
RE 19025 190 240 219 25 1 202 222 41.7 82.9 2.99
RE 20025 200 260 230 25 2 215 245 84.2 157 4
RE 20030 200 280 240 30 2 221 258 114 200 6.7
RE 20035 200 295 247.7 35 2 225 270 151 252 9.6
RE 22025 220 280 250.1 25 2 235 265 92.3 171 4.1
RE 24025 240 300 272.5 25 2.5 256 281 68.3 145 4.5
RE 25025 250 310 280.9 25 2.5 268 293 69.3 150 5
RE 25030 250 330 287.5 30 2.5 269 306 126 244 8.1
RE 25040 250 355 300.7 40 2.5 275 326 195 348 14.8
RE 30025 300 360 332 25 2.5 319 344 75.5 178 5.9
RE 30035 300 395 345 35 2.5 322 368 183 367 13.4
RE 30040 300 405 351.6 40 2.5 326 377 212 409 17.2
RE 35020 350 400 376.6 20 2.5 363 383 54.1 143 3.9
RE 40035 400 480 440.3 35 2.5 422 459 156 370 14.5
RE 40040 400 510 453.4 40 2.5 428 479 241 531 23.5
RE 45025 450 500 476.6 25 1 464 484 61.7 182 6.6
RE 50025 500 550 526.6 25 1 514 534 65.5 201 7.3
RE 50040 500 600 548.8 40 2.5 526 572 239 607 26
RE 50050 500 625 561.6 50 2.5 536 587 267 653 41.7
RE 60040 600 700 650 40 3 627 673 264 721 29
[#ionchur#]

Táirgí Molta

Innealtóireacht ar Thodhchaí na Gluaiseachta
Maidir le UKL
Bunaíodh in 2020, is é UKL Bearing Manufacturing Co., Ltd. (Wuxi) An tSín Imthacaí sorcóir Trasnaithe Robot RB2508 soláthróirí agus OEM/ODM Imthacaí sorcóir Trasnaithe Robot RB2508 cuideachta, fiontar comhtháite tionsclaíoch agus trádála a dhíríonn ar dhéantúsaíocht bheachtais, ag comhcheangal T&F, táirgeadh agus díolacháin.
Déanann an chuideachta sainfheidhmiú ar réitigh imthacaí ardfheidhmíochta, ag soláthar tacaíochta teicniúla do thionscail dhomhanda a bhfuil éilimh thar a bheith ard acu ar chruinneas agus iontaofacht.

Le níos mó ná 200 gairmí oilte agus bonn táirgeachta nua-aimseartha go hiomlán, clúdaíonn áiseanna UKL an próiseas déantúsaíochta ar fad — gaibhniú, faghairt, casadh, cóireáil teasa, meilt, agus tionól uathoibrithe.
Ag baint leasa as breis agus 15 bliain de thaithí easpórtála OEM/ODM, freagraíonn UKL go tapa ar riachtanais chustaiméirí, ag tairiscint seirbhísí solúbtha saincheaptha do chliaint ar fud na hEorpa, na hÁise, na hAfraice, agus an Mheánoirthir.

Ukl Bearing Manufacturing Co.,Ltd Tuilleadh Fúinn Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    bliain

    Taithí Tionscail

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Éagsúlacht Samhlacha

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Líon na bhFostaithe

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Luach easpórtála bliantúil

Ukl Bearing Manufacturing Co.,Ltd
Teastas Onóra
Nuacht
Imthacaí robot Eolas Tionscail

Tuiscint ar Rigidity agus Cumas Luchtaithe Buntáistí a bhaineann le Bearings Sorcóir Trasnaithe RB 2508

Dúshlán na hInnealtóireachta: Beachtas faoi Shrianta

Tá paradacsa innealtóireachta le sárú ag córais róbatacha nua-aimseartha: ní mór do dhearthóirí cruinneas gan fasach a bhaint amach laistigh de spásanna atá ag éirí níos dlúithe agus iad ag bainistiú ualaí casta iltreocha ag an am céanna. Éilíonn robots tionsclaíocha atá ag feidhmiú i ndéantúsaíocht, cóimeáil, agus tascanna beachtas hailt a chothaíonn atrialltacht leibhéal miocrón fiú faoi choinníollacha luchtaithe athraitheacha. Is é an dúshlán seo a spreag an nuálaíocht i dteicneolaíocht an iompair, go háirithe i dtreo réitigh a chomhdhlúthaíonn ilfheidhmeanna ualachiompartha ina gcomhpháirteanna aonair spás-éifeachtacha.

Tá an imthacaí RB2508 is ionann é agus cinn i ndearadh imthacaí sorcóir thrasnaigh. Le toisí tolladh 25 milliméadar, trastomhas seachtrach 41 milliméadar, agus leithead 8 milliméadar, seachadann an comhpháirt dhlúth seo tréithe rigidity agus acmhainne ualaigh a sháraíonn réitigh imthacaí traidisiúnta i bhfad níos mó. Tá sé ríthábhachtach d’innealtóirí atá ag dearadh córais róbatacha den chéad ghlúin eile a thuiscint na bunsraitheanna teicniúla a bhaineann leis an mbuntáiste feidhmíochta seo.

Scrúdaíonn an scrúdú cuimsitheach seo na prionsabail innealtóireachta atá taobh thiar d’fheidhmíocht shármhaith an RB2508, a chumais láimhseála ualaigh thar il-aiseanna, agus a chomhtháthú praiticiúil in ardfheidhmchláir róbatacha. Trí anailís a dhéanamh ar chéimseata tras-rollta agus ar mheicníochtaí réamh-ualach, léirímid cén fáth a bhfuil an imthacaí seo mar an réiteach is fearr le haghaidh timpeallachtaí éilitheacha tionsclaíochta.

Céimseata Bearing Roller Trasnaithe: Bunús na Sár-Rochtaineachta

Cumraíocht an Rollóra Trasnaithe a Thuiscint

Fostaíonn imthacaí liathróid traidisiúnta eilimintí rollta sféarúla eagraithe i rásbhealaí ciorclach, rud a chruthaíonn teagmháil phointe idir gach liathróid agus a dromchla rásbhealaigh. Cé gur leor an chéimseata seo d’fheidhmchláir le luchtú aontreo den chuid is mó, léiríonn sí teorainneacha bunúsacha nuair a bhíonn siad faoi réir ualaí comhcheangailte gathacha, aiseach agus móiminte ag an am céanna. Díríonn an pointe teagmhála an strus ar limistéir bheaga, ag teorannú an toilleadh ualaigh agus ag cur le comhlíonadh iompair faoi ualach.

Déanann imthacaí sorcóir trasnaithe an ailtireacht seo a athshamhlú go bunúsach. Seachas eilimintí sféarúla i rásaí ciorclach, úsáideann imthacaí sorcóir thrasnaigh eilimintí rollta sorcóireacha atá suite ag uillinneacha 90 céim le rollóirí cóngaracha laistigh den fháinne imthacaí céanna. Cruthaíonn an socrú ingearach seo comhéadain iolracha líne-teagmhála, áit a dtéann gach sorcóir i dteagmháil lena rásbhealach feadh dromchla sínte seachas pointe.

Buntáistí Teagmhála Líne: Dáileadh Strus agus Cumas Luchtaithe

Tá an line contact geometry delivers several critical performance advantages:

  • Laghdaíonn dáileadh ualaigh thar limistéir teagmhála leathnaithe comhchruinnithe strus buaic, rud a chuireann ar chumas acmhainne ualaigh níos airde laistigh de chlúdaigh dhlúth
  • Ligeann glacadh le hualach iltreoch imthacaí aonair ualaí gathacha a láimhseáil ar dhá ais ingearach, ualaí aiseach, agus ualaí nóiméad ag an am céanna
  • Síneann strus teagmhála laghdaithe saol tuirse an imthacaí, go háirithe tábhachtach d'fheidhmchláir róbatacha ard-timthriallta
  • Laghdaíonn freagra feabhsaithe stiffness an sraonadh faoi ualach, rud atá ríthábhachtach do chruinneas suite beachta

Maidir leis an RB2508 go sonrach, ciallaíonn an chumraíocht teagmhála líne seo gur féidir le imthacaí sorcóir crosáilte tollta 25-milliméadar a bhainistiú go hiontaofa ar mhéideanna ualaigh a mbeadh gá le socruithe imthacaí traidisiúnta i bhfad níos mó. Is féidir gnáthchóimeáil chaol na láimhe robot tionsclaíoch a d'fhéadfadh a bheith ag teastáil trí chineál imthacaí ar leith (imthacaí liathróid gathacha, imthacaí liathróid sá, agus imthacaí tacaíochta ualaigh nóiméad) a chomhdhlúthú in aonad RB2508 amháin.

Tá an Preload Mechanism: Eliminating Clearance, Maximizing Stiffness

Gné shainiúil d’imthacaí sorcóir crosáilte de ghrád beachtas is ea an córas réamh-ualach comhtháite. Feidhmíonn imthacaí caighdeánacha le himréiteach intomhaiste - bearna beag idir eilimintí rollta agus rásbhealaí a ligeann don imthacaí feidhmiú gan ceangal. Cruthaíonn an t-imréiteach seo, arna thomhas go hiondúil ina dheichí micriméadair, comhlíonadh bunúsach. Nuair a bhíonn ualach ar chomhpháirteach robot, sraonann an t-imthaca beagán de réir mar a scarann ​​na heilimintí rollta agus na rásbhealaí sula n-athshuíonn sé faoin treo ualaigh.

Tá an RB2508 preload mechanism eliminates this deflection source through spring-based compression forces. Wave springs or disc springs integrated into the bearing outer ring apply controlled compressive force, maintaining constant contact between all rolling elements and both inner and outer raceways regardless of load direction. This preload creates a fundamentally rigid structure where bearing stiffness approaches that of a solid metal ring rather than a mechanical assembly.

Tá an preload force in RB2508 bearings typically ranges from 400 to 600 Newtons, optimized to provide maximum rigidity without inducing excessive friction or accelerated wear. This preload value represents a carefully engineered balance: insufficient preload allows unwanted clearance and reduced stiffness; excessive preload generates unnecessary friction, heat, and lubricant degradation.

Anailís ar Acmhainn Ualach: Feidhmíocht RB2508 a Thuiscint ar fud Aiseanna Il

Rátálacha Ualaigh Dinimiciúla agus Comhthéacs Feidhmchláir

Sainmhínítear acmhainn ualaigh iompair trí rátálacha ualaigh dinimiciúla - an méid ualaigh ag a gcríochnóidh imthacaí milliún réabhlóidí sula gcuirtear tús le spalladh tuirse. Áirítear i sonraíochtaí RB2508 ilrátálacha ualaigh dinimiciúla a léiríonn a chumas iltreoch:

Treo Luchtaithe Rátáil Dinimiciúla (Newtons) Comhthéacs Feidhmchláir tipiciúil
Ualach Gathach 3,500 ingearach leis an ais imthacaí
Ualach Aiseach 1,980 Chomh maith leis an ais imthacaí
Luchtaigh Nóiméad 180 Nm Nóiméad tilting nó lúbthachta

Comhthéacs Méid Luchtaithe Praiticiúil

Chun na rátálacha seo a chur i gcomhthéacs: cruthaíonn lámh róbat comhoibríoch 5 chileagram a shíneann 500 milliméadar óna alt caol na láimhe ualach nóiméad de thart ar 25 méadar Newton ag an imthacaí nuair a shíneann an lámh go cothrománach. Soláthraíonn cumas nóiméad 180 méadar Newton an RB2508 fachtóir sábháilteachta 7 n-uaire an t-ualach seo - corrlach suntasach le haghaidh fórsaí luasghéaraithe dinimiciúla, luchtú tionchair, agus athruithe uirlisí. Déanann an toilleadh nóiméad urghnách seo idirdhealú a dhéanamh ar imthacaí sorcóir thrasnaigh ó gach cineál imthacaí traidisiúnta de mhéid comhionann.

Tá an dynamic load ratings assume operation at 100 RPM. Robot joints typically operate at 20-80 RPM during normal motion profiles, reducing bearing stress compared to the rating basis. This speed margin translates to extended bearing life in practical applications. A bearing selected for 3,500 Newton dynamic load at 100 RPM will reliably handle the same load at 40 RPM for substantially longer operational life.

Cásanna Luchtaithe Comhcheangailte: Buntáiste RB2508

Is annamh a bhíonn luchtú comhpháirteach robot comhdhéanta de fhórsa gathacha íon, fórsa aiseach íon, nó nóiméad íon. Ina áit sin, taithííonn hailt luchtú comhuaineach thar il-aiseanna. Smaoinigh ar alt ghualainn róbait ag tacú le géag chothrománach le réad gafa a fhritháireamh ón lárlíne ailt:

  • Ualach gathach ó mheáchan láimhe agus pálasta a chruthaíonn fórsa anuas ingearach leis an lámh-ais
  • Ualach aiseach ó athruithe uirlisí agus éagsúlachtaí suite pálasta ingearach
  • Ualach nóiméad ón achar fritháireamh idir an ais chomhpháirteach agus lárionad an ualaigh pálasta

Freastalaíonn imthacaí aonair RB2508 ar na trí chomhpháirt ualaigh laistigh dá chlúdach dearaidh. Éilíonn réitigh thraidisiúnta go hiondúil tacair imthacaí iolracha eagraithe i bhfoirmíochtaí casta tithíochta. Glacann ailtireacht sorcóir thrasnaigh an RB2508 le hualaí comhcheangailte trína socrú eilimint thrasnaithe dhílis, rud a chuireann deireadh leis an ngá atá le meicníochtaí dáileadh ualaigh seachtracha.

Rigidity: Feidhmíocht RB2508 a Thomhas agus a Thuiscint

Stiffness Bearing: An Paraiméadar Innealtóireachta Beachtais

Déantar righineacht i bhfeidhmeanna imthacaí a chainníochtú mar stiffness - an fhriotaíocht in aghaidh sraonadh faoin ualach feidhmeach. Cuirtear stiffness in iúl go matamaiticiúil mar ualach roinnte ar sraonadh, arna thomhas in aonaid Newton in aghaidh an mhicriméadar. Cosnaíonn imthacaí a bhfuil stiffness níos airde aige sraonadh, ag coinneáil suíomh níos cruinne faoi ualach.

Tá an RB2508's stiffness characteristics vary by load direction. Typical values include:

  • stiffness gathacha: thart ar 50-70 N/micriméadar (ag brath ar shocrú réamhualach)
  • Driftness aiseach: thart ar 30-50 N/micriméadar
  • stiffness nóiméid: thart ar 15-20 Nm/milleardian

Tá anse stiffness values represent a 4-8 times improvement over equivalent-sized ball bearings, and a 2-3 times improvement over larger tapered roller bearing sets. This stiffness advantage translates directly to precision: a robot joint equipped with an RB2508 bearing exhibits positional repeatability within plus or minus 0.1 millimeters, compared to plus or minus 0.4 millimeters for conventional bearing solutions in similar size classes.

Cobhsaíocht Teochta agus Comhsheasmhacht Réamhlódála

Braitheann stiffness an imthacaí ar an teocht. De réir mar a mhéadaíonn teocht an imthacaí, laghdaítear slaodacht bealaidh agus laghdaítear fórsaí réamhualach an earraigh, rud a laghdóidh stiffness iomlán. Déantar meicníocht réamh-ualach earrach-bhunaithe an RB2508 a innealtóireacht chun an díghrádú seo a íoslaghdú. Roghnaítear spriongaí tonnta sa fháinne seachtrach imthacaí le haghaidh ábhar a bhfuil comhéifeachtaí leathnaithe teirmeacha an-íseal acu, a choinníonn fórsa réamh-ualach laistigh de móide nó lúide 5 faoin gcéad ar fud an raon oibriúcháin imthacaí lúide 10 go móide 80 céim Celsius.

Cinntíonn an chobhsaíocht theirmeach seo go gcoimeádann comhpháirteach robot cruinneas comhsheasmhach cibé acu ag feidhmiú le linn coinníollacha tosaithe maidine fionnuar nó tar éis oibríocht ard-timthriall leathnaithe a ghineann teochtaí ardaithe imthacaí. Bíonn éagsúlachtaí stiffness níos mó ag imthacaí traidisiúnta thar raonta teochta, rud a fhágann go bhfuil sruth suímh le linn seisiúin oibriúcháin leathnaithe - teorainn chriticiúil a cuireadh deireadh le dearadh réamh-ualach an RB2508.

Sármhaitheas Déantúsaíochta: Mar a Bhaineann RB2508 Sárfheidhmíocht amach

Déantúsaíocht Bheachtais: Ó Amhábhair go Bearradh Críochnaithe

UKL Bearing Manufacturing Co., Ltd. (Wuxi), fiontar tionsclaíoch agus trádála comhtháite a speisialtóireacht i réitigh imthacaí beachtas, an próiseas déantúsaíochta cuimsitheach a theastaíonn chun imthacaí a tháirgeadh a chomhlíonann sonraíochtaí RB2508. Mar mhonarcha imthacaí gairmiúil a chomhcheanglaíonn taighde, forbairt, táirgeadh agus díolacháin, is eiseamláir de chur chuige UKL an déine déantúsaíochta a éilíonn táirgeadh imthacaí sorcóir trasnánach nua-aimseartha.

Tá an RB2508 manufacturing journey begins with material selection. Through-hardened bearing steel is specified for both rolling elements and raceways, ensuring consistent hardness throughout the component cross-section. This material choice prevents subsurface fatigue cracking that compromises bearings where hardness varies between surface and interior regions. Surface treatments including precision grinding achieve roughness values below 0.2 micrometers, reducing friction and extending bearing life.

Éilíonn próisis déantúsaíochta imthacaí sorcóir thrasnaigh cruinneas eisceachtúil. Áirítear leis an seicheamh déantúsaíochta imthacaí iomlán:

  1. Brionnú agus annealing amhábhar chun struchtúr ábhartha a bhunú agus chun strus inmheánach a mhaolú
  2. Oibríochtaí casta lena mbunaítear trastomhais tosaigh sheachtracha agus thrastomhais laistigh de lamháltais móide nó lúide 0.5 milliméadar
  3. Timthriallta cóireála teasa ag tabhairt ábhair go cruas sonraithe (go hiondúil 60-65 HRC do chomhpháirteanna RB2508)
  4. Oibríochtaí meilt beachtais a bhaineann toisí deiridh amach laistigh de lamháltais móide nó lúide 0.01 milliméadar agus bailchríocha dromchla faoi bhun 0.15 micriméadar
  5. Socrúchán sorcóir trasnaithe agus comhtháthú earrach réamh-ualach a éilíonn daingneán speisialaithe agus fíorú cáilíochta
  6. Comhthionól uathoibrithe na gcomhpháirteanna imthacaí le tomhas beachtas ag gach céim

Dearbhú Cáilíochta: Fíorú Sonraíochtaí Feidhmíochta

Fíoraíonn áiseanna déantúsaíochta imthacaí a úsáideann córais cháilíochta nua-aimseartha feidhmíocht RB2508 trí phrótacail iolracha iniúchta agus tástála. Téann gach imthacaí faoi:

  • Cigireacht toisí ag baint úsáide as trealamh beachtas tomhais chun tolladh, trastomhas seachtrach, agus leithead laistigh de lamháltais shonraithe a fhíorú
  • Tomhas cruinn agus rith amach ag cinntiú go bhfuil fáinní imthacaí breá comhlárnacha, ríthábhachtach d'fheidhmchláir bheachtais
  • Soláthraíonn tomhas fórsa réamhualach a dheimhníonn meicníochtaí earraigh fórsaí comhbhrúite sonraithe
  • Tástáil torainn agus creathadh faoi ualach chun lochtanna déantúsaíochta a bhrath a d’fhéadfadh cur isteach ar fheidhmíocht
  • Tá anrmal cycling tests simulating temperature variations encountered in field applications

Cuimsíonn bonn táirgthe nuachóirithe UKL, le foireann de níos mó ná 200 gairmí oilte, an próiseas déantúsaíochta ar fad faoi rialú aonáis. Cinntíonn an comhtháthú ingearach seo comhsheasmhacht, inrianaitheacht, agus freagra tapa ar riachtanais sonraíochta. Tá doiciméadú ag gabháil le gach imthacaí a sheoltar lena bhfíoraítear comhlíonadh na sonraíochtaí tríthoiseach, réamhlódála agus feidhmíochta.

Sraith RB vs. Sraith RU: An Difreáil Dearaidh a Thuiscint

RB2508: Ailtireacht Réamhluchtaithe Fáinne Amuigh

Tá an RB2508 belongs to the RB series family, characterized by preload mechanisms integrated into the bearing outer ring. Wave springs or disc springs compressed between the outer ring and bearing housing apply compressive force that maintains contact between crossed rollers and outer-ring raceways. This architecture offers several distinct advantages for robot joint applications:

  • Soláthraíonn réamh-ualach fáinne seachtrach tréithe dochta gathacha den scoth atá riachtanach chun tacú le meáchan láimhe agus le hualaí pála
  • Simplíonn comhtháthú earrach preload isteach sa fháinne seachtrach ceanglais dearaidh tithíochta i gcomparáid le scéimeanna réamh-ualach fáinne istigh
  • Fanann tréithe réamhualaigh intuartha cobhsaí thar thimthriallta teirmeacha mar gheall ar roghnú cúramach ábhar earraigh
  • Inrochtaineacht ar choigeartuithe lamháltais tithíochta le linn comhtháthú isteach i gcomhthionóil robot

Sraith RU: Ailtireacht Réamhluchtaithe Istigh-Fháinne

Tá an RU series employs preload mechanisms integrated into the bearing inner ring. Preload springs compressed between the inner ring and the bearing housing apply compressive force to inner-ring elements. This alternative approach provides:

  • Comhdhlúthacht uasta an trastomhais sheachtraigh, buntáisteach d'iarratais ina bhfuil srian mór ar spás an fháinne sheachtraigh
  • Cumraíocht gléasta fáinne istigh a chumasaíonn socruithe uathúla tithíochta in iarratais speisialaithe
  • Saintréithe dáileacháin ualaigh malartacha a oireann d’fheidhmchláir shonracha a bhfuil ceannasach orthu faoi láthair

Treoir Roghnúcháin: RB2508 le haghaidh Feidhmchláir Chomhpháirteacha Róbait

Maidir le hailt robot tionsclaíochta caighdeánach, tionóil robot comhoibríocha, agus feidhmchláir suite beachtas, is gnách go sáraíonn an tsraith RB (lena n-áirítear RB2508) na roghanna eile sa tsraith RU. Soláthraíonn ailtireacht réamh-ualaithe fáinne seachtrach imthacaí RB docht gathacha níos fearr - an riachtanas ríthábhachtach chun tacú le struchtúir lámh agus pálasta. Aimsíonn an tsraith RU feidhmchlár is fearr i ndearaí fáinne slewing agus i gcumraíochtaí caschláir speisialaithe ina bhfuil riachtanais éagsúla dáilte ualaigh i bhfeidhm.

Tá an Imthacaí sorcóir thrasnaigh RB2508 Léiríonn sé an chumraíocht is fearr le haghaidh joints robot a dteastaíonn cumas ualach gathacha, cumas ualaigh aiseach, cumas ualaigh nóiméad, agus atrialltacht suímh eisceachtúil laistigh de chlúdach dlúth 25x41x8 milliméadar.

Dearadh Comhtháthaithe: Feidhmíocht Chomhpháirteach Robot a bharrfheabhsú le RB2508

Riachtanais Caoinfhulaingt Tithíochta agus Feistiú Beachtais

Tá feidhmíocht imthacaí ag brath go bunúsach ar cháilíocht dearadh tithíochta. Ní dhéantar rigidity níos fearr agus cumas ualaigh níos fearr an RB2508 a bhaint amach go hiomlán ach amháin nuair a dhéantar iad a chomhtháthú isteach i gcásálacha a chomhlíonann sonraíochtaí dochta lamháltais:

Gné Tithíochta Grád Caoinfhulaingt Luach Tipiciúil Tionchar Feidhmíochta
Bore Fáinne Amuigh H7 41 0.025 mm Coscann oiriúnach daingean gluaiseacht gathacha
Bore Fáinne Istigh P5 25 -0.05 mm Coinníonn comhlárnacht agus rith amach
Rith Amach Tórraimh TIR 0.05 mm Rith Amach Iomlán Léirithe Cinntíonn concentricity fáinne imthacaí
Rith Amach Tóir Laistigh TIR 0.03 mm Rith Amach Iomlán Léirithe Cosc ar éagothroime eilimint rollta

Straitéis Bealaithe: Feidhmíocht a Chothú ar fud Coinníollacha Oibriúcháin

Tá an RB2508's preload design creates relatively low friction compared to conventional bearings, but demands precise lubrication management. Robot joint applications typically employ one of two lubrication approaches:

Córais Bealaithe Ola-Aeir: Iompraíonn aer comhbhrúite braoiníní beachta ola isteach san imthacaí ag eatraimh rialaithe. Laghdaíonn an cur chuige seo tarraing imthacaí, coinníonn sé teocht chomhsheasmhach, agus leathnaíonn sé saol seirbhíse an imthacaí. Oireann córais ola-aeir le feidhmeanna dleachta leanúnaí nó ardluais a bhfuil bainistíocht theirmeach ríthábhachtach. Méaduithe ar chastacht suiteála i gcomparáid le lubrication ramhar, ach tugann buntáistí feidhmíochta údar leis an iarracht bhreise innealtóireachta d'iarratais éilitheacha.

Bealadh bunaithe ar ramhar: Úsáideann dearaí imthacaí séalaithe foirmlithe sintéiseacha ramhar a sholáthraíonn lubrication fadtéarmach le cothabháil íosta. Déanann lubrication ramhar suiteáil a shimpliú agus tá sé oiriúnach d'iarratais comhpháirteacha robot séalaithe a oibríonn ar luasanna measartha (faoi 300 RPM). Áirítear le comhbhabhtáil frithchuimilte beagán níos airde agus giniúint teasa comhfhreagrach i gcomparáid le córais ola.

Tá anrmal Management and Temperature Control

Gineann imthacaí réamhluchtaithe níos mó teasa ná dearaí atá bunaithe ar imréiteach, go háirithe ag luasanna níos airde. Ionchorpraíonn comhdhearadh robot éifeachtach straitéisí bainistíochta teirmeach:

  • Scaipeann ábhair tithíochta alúmanam le seoltacht ard teirmeach an teas a ghineann an t-imthacaí ón gcomhthionól
  • Déanann bealaí scaipeadh ola fuaraithe díreach tríd an gcrios imthacaí in iarratais ardfheidhmíochta
  • Cuireann monatóireacht teochta trí bhraiteoirí comhtháite córais rialaithe ar an airdeall maidir le coinníollacha neamhghnácha teirmeacha roimh dhíghrádú feidhmíochta
  • Laghdaíonn prótacail oibriúcháin um choigeartú luais an luas má sháraíonn an teocht imthacaí na tairseacha deartha

Tá an RB2508 maintains full performance specifications up to plus 80 degrees Celsius, with controlled performance degradation between 80 and 100 degrees Celsius. Most robot applications maintain bearing temperatures in the 40-65 degree Celsius range through proper thermal design.

Anailís Chomparáideach: RB2508 vs Alternative Bearing Solutions

Chun buntáistí teicniúla an RB2508 a léiriú, trí chomparáid a dhéanamh ar a fheidhmíocht trasna na bpríomhpharaiméadair i gcomparáid le gnáthroghanna imthacaí, léirítear an cás innealtóireachta maidir le roghnú sorcóir crosnaithe:

Paraiméadar Feidhmíochta RB2508 Liathróid Dhá Sraith Sraith sorcóir barrchaolaithe
Stiffness Gathach 60 N/micron 12 N/micron 25 N/micron
Stiffness Aiseach 40 N/micron 5 N/micron 8 N/micron
Cumas Nóiméad 180 Nm 20 Nm 60 Nm
Líon Comhpháirte 1 2-3 3-6
Trastomhas Amuigh 41 mm 47 mm 62 mm
Atrialltacht Phoist 0.1 mm 0.5 mm 0.3 mm
Castacht Suiteáil Íseal Measartha Ard

Léiríonn an chomparáid seo bunphrionsabal: comhdhlúthaíonn an RB2508 feidhmíocht na dtuaslagáin iompair thraidisiúnta iolracha ina chomhpháirt amháin níos simplí. Go traidisiúnta d’úsáidfí trí chineál imthacaí nó níos mó le comhiarratas robot a dteastaíonn tacaíocht gathach, cóiríocht aiseach, agus friotaíocht ualaigh nóiméad. Laghdaíonn réiteach aon-aonad RB2508 castacht cóimeála, costas, agus pointí teip féideartha agus feidhmíocht níos fearr á seachadadh thar gach treo ualaigh.

Ailtireacht Theicniúil: RB2508 Amharcléiriú Dearaidh

RB2508 Bearing Roller Trasnaithe - Ailtireacht Comhpháirte 41 mm Trastomhas Amuigh 25 mm Tuar 8mm Feidhmeanna Comhpháirte Fáinne Amuigh Rollóirí Trasnaithe Réamhluchtaigh an earraigh Príomhmhéadrachtaí Feidhmíochta Neart Gathach: 60 N/micron Neart Aiseach: 40 N/micron Cumas Nóiméad: 180 Nm Réamhluchtú: 400-600 N Raon Teochta: -10 go 80 C

Feidhmchláir Phraiticiúil: Áit a bhfuil RB2508 Excels

Comhdhearadh Robot Comhoibríoch

Teastaíonn cruinneas agus iontaofacht eisceachtúil ó róbait chomhoibríocha a oibríonn in éineacht le hoibrithe daonna. Cumasaíonn próifíl dhlúth agus cumas ard nóiméad an RB2508 dearadh comhpháirteach sábháilte, beacht. Comhtháthaíonn cóimeáil ghualainn robot comhoibríoch tipiciúil imthacaí RB2508 chun tacú leis an struchtúr lámh uachtair agus ag an am céanna freastal ar athruithe uirlisí agus luascáin ualaigh dinimiciúil. Cinntíonn dearadh backlash íseal an imthacaí atrialltacht le haghaidh tascanna suite gripper, agus ráthaíonn a mheicníocht réamh-ualach oibriú cobhsaí trasna éagsúlachtaí teirmeacha le linn sealanna oibre sínte.

Comhtháthú Tionóil Wrist Robot Tionsclaíoch

Fostaíonn chaol na láimhe robot nua-aimseartha aiseanna iluainíochta (rolladh, tuinairde, meadhg) i gcomhthionóil ultra-dlúth. Baineann gach ais wrist leas as tacaíocht imthacaí sorcóir thrasnaigh. Tá scála RB2508 oiriúnach le haghaidh aiseanna rolla agus páirce i go leor cumraíochtaí robot tionsclaíocha. Cumasaíonn cumas an imthacaí ualaí nóiméad a ghlacadh gan comhpháirteanna tacaíochta breise dearaí tithíochta caol na láimhe a chothaíonn cruinneas lárphointe uirlisí laistigh de 0.1 milliméadar - riachtanach d'fheidhmchláir cruinneas táthú, cóimeála agus meaisínithe.

Róbait Máinliachta agus Leighis

Teastaíonn cruinneas agus iontaofacht eisceachtúil ó chórais mháinliachta róbatacha. Ní mór do imthacaí comhpháirteacha cruinneas suímh a choinneáil laistigh de 0.05 milliméadar agus timthriallta steiriliú leanúnacha agus próifílí tairiscint ardluais a choinneáil. Cruthaíonn dochtacht agus cobhsaíocht theirmeach an RB2508 oiriúnach do na riachtanais éilitheacha seo. Cuireann backlash íseal an imthacaí deireadh le tráma fíocháin ó shraonadh comhpháirteach, agus cinntíonn a fheidhmíocht chomhsheasmhach thar thimthriallta teirmeacha iontaofacht trí nósanna imeachta steiriliú arís agus arís eile.

Uathoibriú Pacáistiú agus Láimhseáil Ábhar

Robots ardluais phiocadh-agus-áit a oibríonn ag 100 timthriall in aghaidh an nóiméid faoi réir imthacaí comhpháirteacha faoi strus dian dinimiciúil. Déanann meicníocht réamh-ualach agus céimseata líne-teagmhála an RB2508 ualaí tionchair a dháileadh ar bhealach níos éifeachtaí ná imthacaí liathróid, ag leathnú an tsaoil imthacaí. Láimhseálann cumas nóiméad an imthacaí ualaí pá-fhritháireamh arb iad is sainairíonna iad suiteálacha gripper bhfolús, agus cinntíonn a dochtacht cruinneas socrúcháin comhsheasmhach ar fud an aistrithe táirgthe.

Cothabháil agus Saol Seirbhíse: Iontaofacht RB2508 a bharrfheabhsú

Dea-Chleachtais Suiteáil

Bíonn tionchar díreach ag suiteáil cheart ar fheidhmíocht imthacaí agus ar shaol seirbhíse. I measc na bprótacail suiteála criticiúla tá:

  1. Fíoraigh trastomhas tollta na tithíochta agus bailchríoch an dromchla de réir na lamháltais shonraithe roimh shuiteáil an imthacaí
  2. Bain úsáid as tarraingeoirí beachtas imthacaí atá deartha le haghaidh imthacaí sorcóir thrasnaigh chun damáiste fáinne inmheánach a sheachaint le linn aistrithe nó suiteála
  3. Cuir ola meaisín éadrom i bhfeidhm ar an dromchla tollta chun cóimeáil a éascú agus cosc a chur ar gallán
  4. Suiteáil comhpháirteanna imthacaí in ord, ag coinneáil ailíniú ar feadh an phróisis tionóil
  5. Fíoraigh fórsa réamhualach tar éis a shuiteáil chun an t-ualach comhbhrúiteach cuí ó mheicníochtaí earraigh a dhearbhú

Tréimhse Reatha Isteach agus Cobhsú Teirmeach

Baineann suiteálacha nua róbait leas as nósanna imeachta rite isteach rialaithe. Le linn na n-uaireanta oibriúcháin tosaigh 8-10, cuireann róbait a rith ag ualach rátáil 50 faoin gcéad ar chumas na gcomhpháirteanna imthacaí suí i gceart agus grádáin teirmeacha a chobhsú. Tarlaíonn ardú teochta le linn na tréimhse seo de ghnáth laistigh den chéad 3-4 uair an chloig. Síneann méaduithe de réir a chéile ar ualach agus ar luas thar na chéad 40 uair an chloig oibriúcháin saol seirbhíse an imthacaí agus cinntíonn siad an fheidhmíocht is fearr.

Straitéisí Monatóireachta Coinníoll

Ionchorpraíonn ardáin robot nua-aimseartha córais monatóireachta riochta imthacaí ag baint úsáide as braiteoirí teochta agus creathadh. Cumasaíonn siad seo cothabháil thuarthach a leathnaíonn saol na seirbhíse agus a choscann teipeanna gan choinne:

  • Aimsíonn monatóireacht teochta imthacaí díghrádú lubrication nó caillteanas réamhualach go luath
  • Aithníonn anailís minicíochta creathadh caitheamh eiliminte rollta roimh theip tubaisteach
  • Nochtann treocht atriallachta de réir dealraimh méadú comhlíonta le himeacht ama
  • Déanann anailís ola nó ramhar monatóireacht ar leibhéil ocsaídiúcháin agus éillithe

Ionchais Saoil Seirbhíse

De ghnáth soláthraíonn imthacaí RB2508 dea-chothaithe 10,000-15,000 uair an chloig seirbhíse oibriúcháin sula dteastaíonn athsholáthar orthu. Léiríonn sé seo buntáiste suntasach ó thaobh shaolré na seirbhíse de thar réitigh iompair thraidisiúnta nuair a chuirtear san áireamh cumas ualachiompartha níos fearr an imthacaí. In iarratais ar dhleacht éadrom, féadfaidh saol na seirbhíse a leathnú go dtí 20,000 uair an chloig. Cosc ar athsholáthar imthacaí coisctheach roimh theip tubaisteach damáiste tánaisteach do dhromchlaí tithíochta, ag laghdú costais deisiúcháin iomlána agus aga neamhfhónaimh an chórais.

Ceisteanna Coitianta

C1: Cad a fhágann go bhfuil imthacaí sorcóir thrasnaigh níos fearr ná imthacaí liathróid le haghaidh comhiarratais robot?

Fostaíonn imthacaí sorcóir trasnaithe teagmháil líne idir eilimintí rollta agus rásbhealaí, i gcomparáid le teagmháil phointe i imthacaí liathróid. Dáileann an geoiméadracht seo ualaí thar achair dhromchla níos mó, rud a chuireann ar chumas rigidity níos airde agus cumas ualaigh níos airde laistigh de chlúdaigh chomhmhéide. Ina theannta sin, glacann imthacaí sorcóir thrasnaigh ag an am céanna le hualaí gathacha, aiseach agus nóiméad, rud a chuireann deireadh leis an ngá atá le cineálacha imthacaí iolracha i gcomhthionóil aonair.

C2: Conas a fheabhsaíonn réamh-ualach feidhmíocht imthacaí in iarratais robot cruinneas?

Cuireann preload deireadh le himréiteach inmheánach trí theagmháil leanúnach a choinneáil idir eilimintí rollta agus rásbhealaí. Cuireann an dearadh seo deireadh le backlash agus méadaíonn sé go mór stiffness an imthacaí, rud a chumasaíonn an beachtas atriallta atá á éileamh ag róbait nua-aimseartha. Cobhsaíonn Preload oibriú imthacaí thar éagsúlachtaí teochta trí úsáid a bhaint as meicníochtaí earraigh a choinníonn fórsa comhbhrú comhsheasmhach in ainneoin leathnú teirmeach agus crapadh.

C3: Cad é saol seirbhíse tipiciúil imthacaí RB2508 in oibríocht robot leanúnach?

De ghnáth seachadann imthacaí RB2508 dea-chothaithe 10,000-15,000 uair an chloig oibriúcháin sula dteastaíonn athsholáthar. Athraíonn saol na seirbhíse bunaithe ar choinníollacha ualaigh iarbhír, luas oibriúcháin, bainistíocht teochta, agus déine cothabhála lubrication. Féadfaidh feidhmchláir dhleacht éadroim 20,000 uair a bhaint amach, agus d’fhéadfadh go mbeadh gá le hathsholáthar d’fheidhmchláir mhórdhleachta tar éis 8,000 uair.

C4: An féidir imthacaí RB2508 a iarfheistiú i ndearaí robot atá ann cheana féin ag baint úsáide as imthacaí traidisiúnta?

I go leor cásanna, tá. Is minic a chuireann próifíl dlúth 25x41x8 milliméadar an RB2508 ar chumas ionadú díreach más féidir lamháltais tithíochta a choigeartú go sonraíochtaí H7 don tolladh fáinne seachtrach. Mar sin féin, d'fhéadfadh go mbeadh gá le tiúnadh an rialtóra servo chun éagobhsaíocht rialaithe a chosc mar gheall ar an dolúbthacht imthacaí atá méadaithe go mór. Moltar measúnú comhoiriúnachta lena n-áirítear mionanailís tríthoiseach agus ionsamhlúchán dinimiciúil sula gcuirtear i bhfeidhm é.

C5: Cén cur chuige lubrication is fearr le haghaidh imthacaí RB2508 in iarratais robot ard-dhualgais?

Is fearr córais bhealaithe ola-aeir le haghaidh feidhmeanna ar dualgas leanúnach, a sheachadann braoiníní ola beachta ag eatraimh rialaithe. Laghdaíonn an cur chuige seo tarraing, coinníonn sé an teocht imthacaí is fearr, agus leathnaíonn sé saol na seirbhíse i gcomparáid le lubrication ramhar. Oireann córais atá bunaithe ar ramhar le hiarratais séalaithe le timthriallta measartha dleachta agus ceanglais luais níos ísle, ag trádáil roinnt feidhmíochta le haghaidh cothabhála simplithe.

C6: Conas a dhéantar comparáid idir cumas ualaigh nóiméad RB2508 agus réitigh imthacaí traidisiúnta?

Tá an RB2508 provides approximately 180 Newton-meters moment capacity, substantially exceeding equivalent-sized conventional bearing solutions. Tapered roller bearing sets of similar outer diameter typically provide 60 Newton-meters, while ball bearing configurations provide only 15-20 Newton-meters. This moment-load advantage is critical for handling off-axis payloads in robot gripper and tool-mounting applications.

C7: Cad iad na sonraíochtaí lamháltais tithíochta atá ríthábhachtach don fheidhmíocht RB2508 is fearr?

Tá an outer ring housing bore requires H7 tolerance to ensure tight fit preventing radial movement. The inner ring bore demands P5 or better tolerance class to maintain concentricity. Surface runout should not exceed 0.05 millimeters on outer surfaces and 0.03 millimeters on inner surfaces. These precision requirements ensure that bearing rigidity advantages are fully realized in the assembled joint.

C8: An bhfuil leaganacha imthacaí RB2508 ar fáil le haghaidh riachtanais ualaigh éagsúla?

Sea, tairgeann monaróirí sraith imthacaí sorcóir crosnaithe ó athraithigh éadroma níos lú d'fheidhmchláir éadroim go haonaid ard-acmhainne níos mó le haghaidh úsáid thionsclaíoch throm. Tá an RB2508 optamaithe le haghaidh feidhmchláir robot a éilíonn cumas cothromaithe gathacha, aiseach agus ualach nóiméad i spás dlúth. Oireann leaganacha níos lú (RB2006) do róbait chomhoibríocha éadroma, agus déanann leaganacha níos mó freastal ar airm thionsclaíocha níos troime.

C9: Conas a théann teocht i bhfeidhm ar fheidhmíocht imthacaí RB2508 agus ar shaol seirbhíse?

Coinníonn imthacaí caighdeánacha RB2508 sonraíochtaí feidhmíochta iomlána ó lúide 10 go móide 80 céim Celsius. Os cionn 80 céim, laghdaítear slaodacht bealaidh agus laghdaítear fórsa an earraigh réamh-ualach, ag laghdú stiffness agus ag méadú rátaí caitheamh. Coinníonn bainistíocht theirmeach éifeachtach trí dhearadh tithíochta agus córais fuaraithe an teocht imthacaí sa raon optamach 40-65 céim Celsius, ag uasmhéadú shaol na seirbhíse agus comhsheasmhacht feidhmíochta.

C10: Conas a dhéantar comparáid idir feidhmíocht RB2508 idir feidhmchláir róbait ar dhleacht éadrom agus ró-dhualgas?

Tá an RB2508 excels in both application categories. In light-duty collaborative robot arms, the bearing's low friction and exceptional repeatability enable precise gripper control. In extreme-duty high-speed pick-and-place systems, the bearing's preload and line-contact geometry absorb dynamic impact loads effectively, extending service life compared to conventional bearings. The single bearing solution's versatility across duty-cycle ranges makes it an ideal standardized component for diverse robot platforms.
