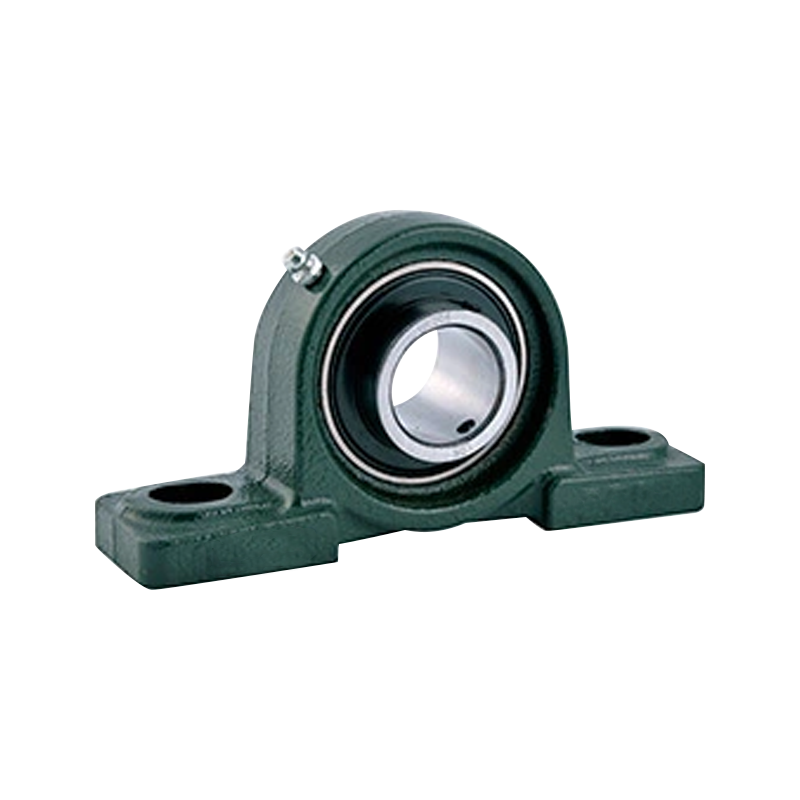

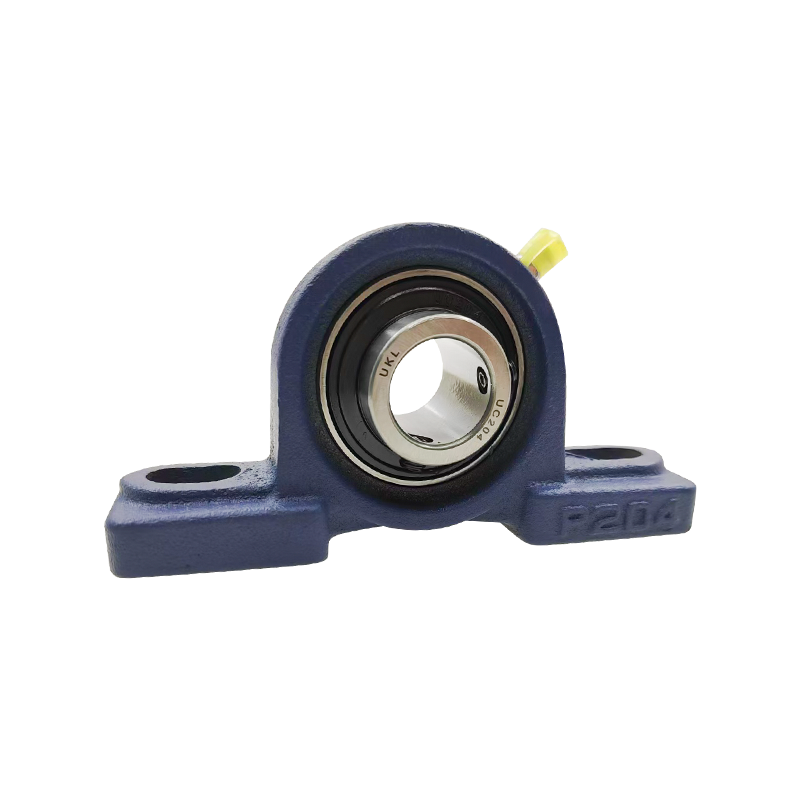

Imthacaí Bloc Pillow

Is struchtúr tacaíochta é imthacaí bloc pillow, ar a dtugtar bloc pluiméir freisin, atá deartha chun cabhrú le teagasc láimhe a chobhsú trí imthacaí comhoiriúnacha agus raon comhpháirteanna gaolmhara a úsáid.

Tá bloc gléasta (bloc pillow) sa chineál seo imthacaí. Tá an imthacaí taobh istigh den bhloc gléasta.

Is iad na himthacaí bloc pillow a úsáidtear go coitianta in iarratais íseal-chasmhóiminte. cúitimh na sliotáin nó na tollta sa bhonn imthacaí nó i gcosa an imthacaí cóimeáil agus coigeartú éasca.

Contact Us Déan Teagmháil Linn
ROIMHE:Níl aon táirge roimhe seo AR Aghaidh:Imthacaí Bloc Pillow Bonn Tapped
  • Sonraíochtaí
  • Déan Teagmháil Linn

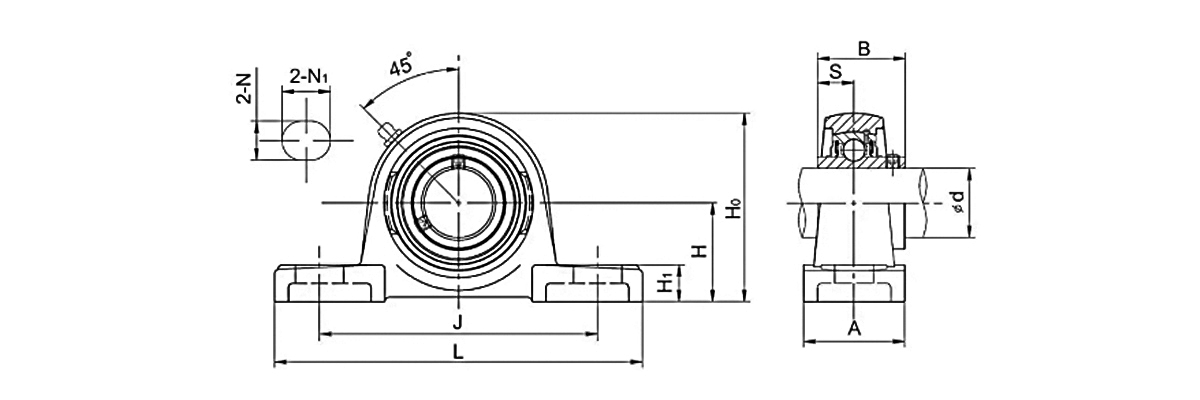

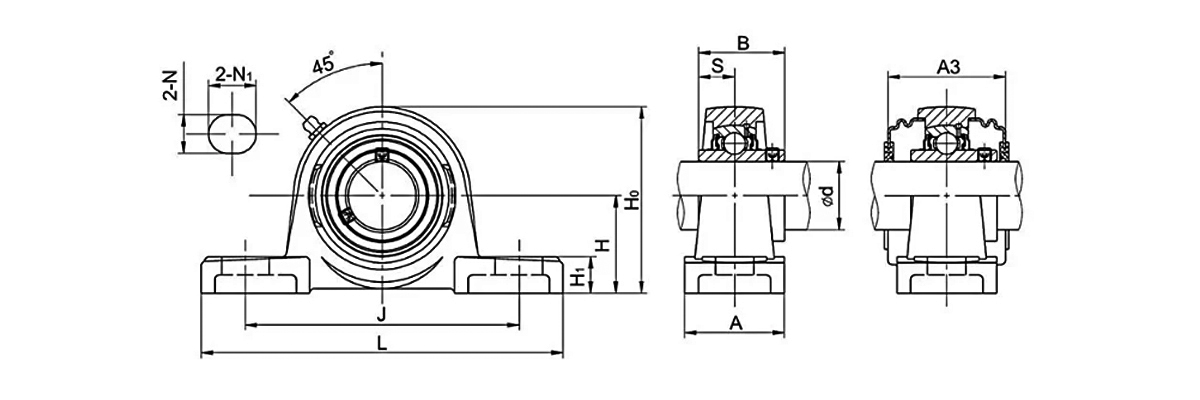

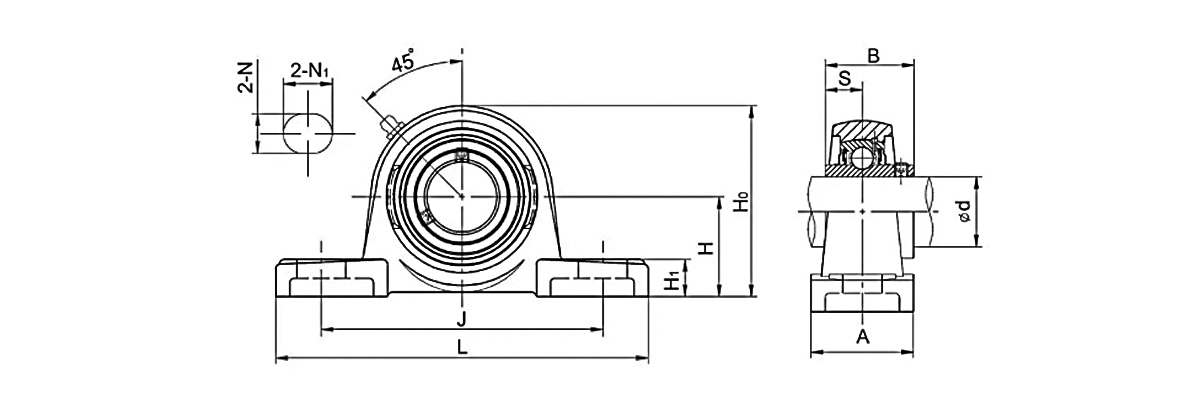

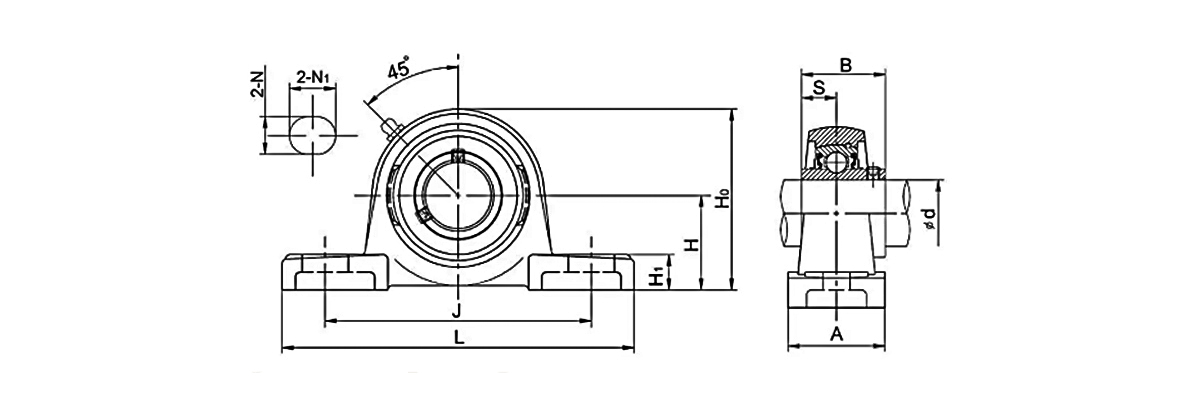

Aonad Uimh. Seafta Dia Toisi (mm) Bolt Siz
(mm) 		Meáchan
(kg)
d H L J A N N1 H1 Ho B S A3
(i) (mm)
UCWP201 12 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.72
UCWP202 15 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCWP203 17 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCP201 12 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP201-8 1/2 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP202 15 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-9 9/16 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-10 5/8 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP203 17 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP203-11 11/16 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP204 20 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP204-12 3/4 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP205 25 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-14 7/8 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-15 15/16 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-16 1 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP206 30 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-17 1-1/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-18 1-1/8 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-19 1-3/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-20 1-1/4 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP207 35 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-20 1-1/4 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-21 1-5/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-22 1-3/8 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-23 1-7/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP208 40 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-24 1-1/2 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-25 1-9/16 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP209 45 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-26 1-5/8 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-27 1-11/16 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-28 1-3/4 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP210 50 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-30 1-7/8 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-31 1-15/16 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-32 2 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP211 55 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-32 2 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-34 2-1/8 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-35 2-3/16 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP212 60 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-36 2-1/4 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-38 2-3/8 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-39 2-7/16 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP213 65 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP213-40 2-1/2 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP214 70 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP214-44 2-3/4 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP215 75 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-47 2-15/16 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-48 3 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP216 80 88.9 292 232 78 25 30 30 174 82.6 33.3 110 M20 9
UCP217 85 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP217-52 3-1/4 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP218 90 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP218-56 3-1/2 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP220 100 115 380 305 95 30 36 40 225 108 42 – M24 16

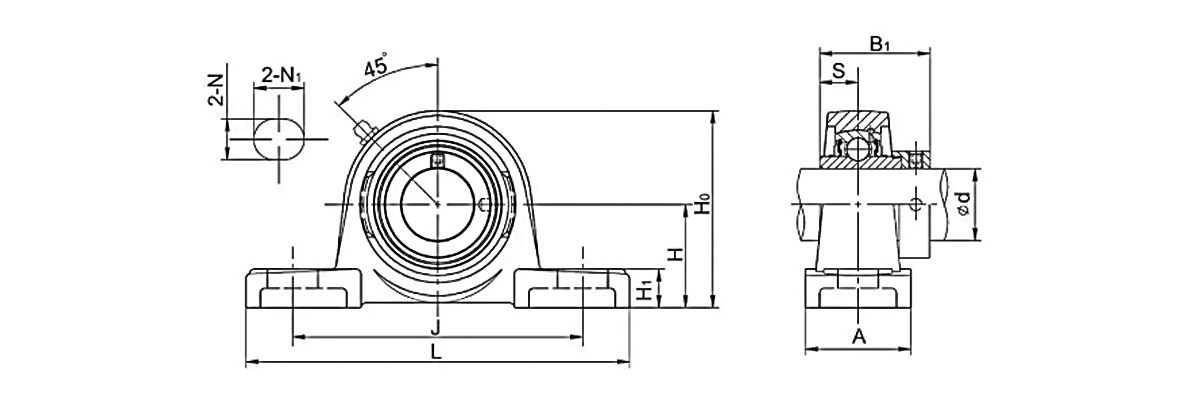

Aonad Uimh. Seafta Dia Toisi (mm) Méid Bolt
(mm) 		Meáchan
(kg)
d H L J A N N1 H1 Ho B1 S
(i) (mm)
NAP201 12 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP201-8 1/2 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202 15 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202-9 9/16 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202-10 5/8 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP203 17 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP203-11 11/16 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP204 20 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
NAP204-12 3/4 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
NAP205 25 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-14 7/8 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-15 15/16 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-16 1 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP206 1-1/16 30 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-18 1-1/8 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-19 1-3/16 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-20 1-1/4 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP207 35 47.6 167 126 44 17 21 6 82 51.1 18.8 M14 1.7
NAP207-20 1-1/4 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-21 1-5/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-22 1-3/8 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-23 1-7/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP208 40 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP208-24 1-1/2 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP208-25 1-9/16 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP209 45 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-26 1-5/8 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-27 1-11/16 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-28 1-3/4 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP210 50 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-30 1-7/8 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-31 1-15/16 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-32 2 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP211 55 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-32 2 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-34 2-1/8 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-35 2-3/16 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP212 60 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-36 2-1/4 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-38 2-3/8 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-39 2-7/16 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP213 65 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
NAP213-40 2-1/2 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
NAP214 70 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
NAP214-44 2-3/4 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
NAP215 75 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
NAP215-47 2-15/16 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
NAP215-48 3 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8

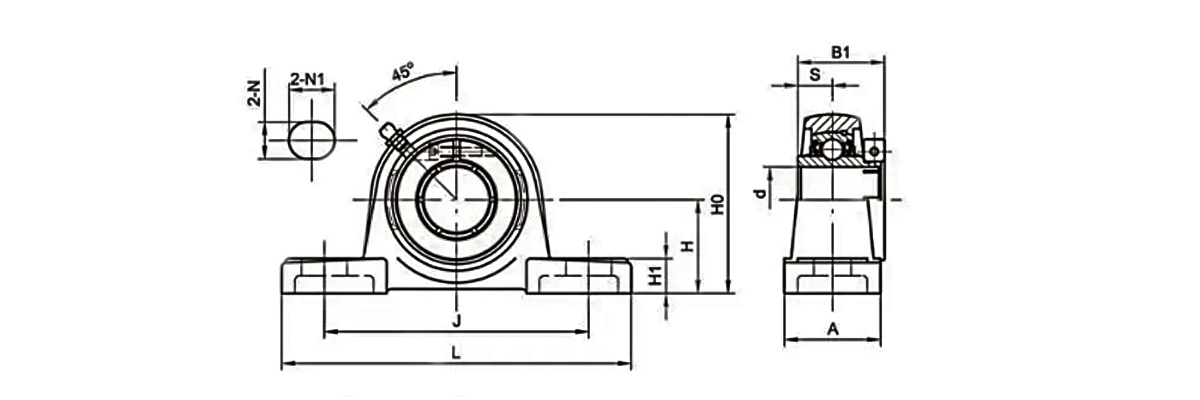

Aonad Uimh. Seafta Dia Toisi (mm) Méid Bolt
(mm) 		Meáchan
(kg)
d H L J A N N1 H1 Ho B1 S
(i) (mm)
UEP204 20 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP204-12 3/4 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP205 25 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-14 7/8 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-15 15/16 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-16 1 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP206 30 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-17 1-1/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-18 1-1/8 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-19 1-3/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-20 1-1/4 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP207 35 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-20 1-1/4 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-21 1-5/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-22 1-3/8 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-23 1-7/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP208 40 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-24 1-1/2 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-25 1-9/16 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP209 45 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-26 1-5/8 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-27 1-11/16 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-28 1-3/4 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP210 50 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-30 1-7/8 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-31 1-15/16 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-32 2 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP211 55 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-32 2 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-34 2-1/8 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-35 2-3/16 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP212 60 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-36 2-1/4 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-38 2-3/8 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-39 2-7/16 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87

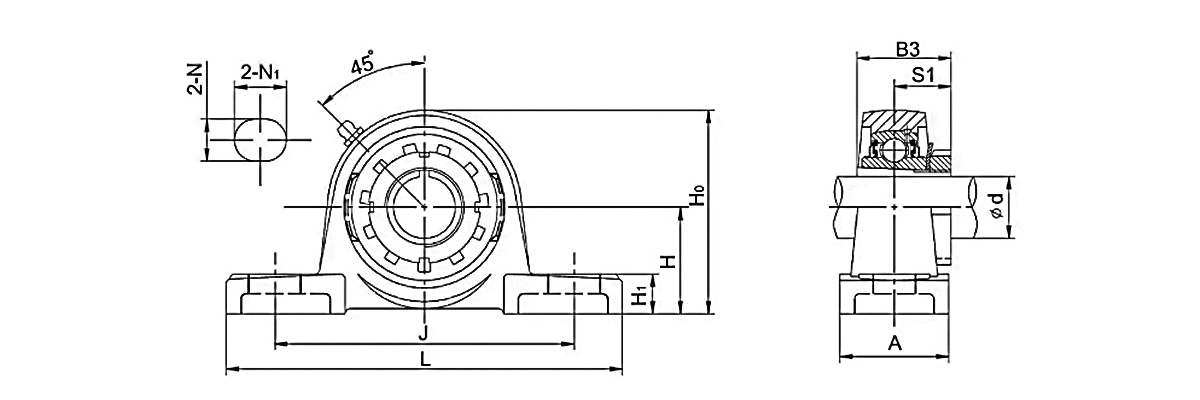

Aonad Uimh. Seafta Dia Toisi (mm) Méid Bolt
(mm) 		Meáchan
(kg)
d H L J A N N1 H1 Ho B3 S1
(i) (mm)
UKP205 H2305 20 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP205 HE2305 3/4 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP206 H2306 25 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HS2306 7/8 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HA2306 15/16 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HE2306 1 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP207 H2307 30 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HE2307 1-1/8 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HS2307 1-3/16 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP208 H2308 35 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HE2308 1-1/4 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HS2308 1-3/8 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP209 H2309 40 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HA2309 1-7/16 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HE2309 1-1/2 54 190 146 54 17 21 20 106 50 26 M14 2.3
RAP210 H2310 45 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
RAP210 HS2310 1-5/8 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HA2310 1-11/16 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HE2310 1-3/4 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
RAP211 H2311 50 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HS2311 1-7/8 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HA2311 1-15/16 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HE2311 2 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
RAP212 H2312 55 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP212 HS2312 2-1/8 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
RAP213 H2313 60 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HA2313 2-3/16 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HE2313 2-1/4 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HS2313 2-3/8 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
RAP215 H2315 65 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HA2315 2-7/16 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HE2315 2-1/2 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
RAP216 H2316 70 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HA2316 2-11/16 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HE2316 2-3/4 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
RAP217 H2317 75 95.2 310 247 83 25 28 32 186 82 40 M20 10.93
RA218 H2318 80 101.6 326 262 88 27 30 33 198 86 42 M22 12.65

Aonad Uimh. Seafta Dia Toisi (mm) Méid Bolt Meáchan
d H L J A N N1 H1 Ho B S (mm) (kg)
(i) (mm)
UCPX05 25 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-13 13/16 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-14 7/8 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-15 15/16 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-16 1 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX06 30 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-17 1-1/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-18 1-1/8 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-19 1-3/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-20 1-1/4 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX07 35 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-21 1-5/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-22 1-3/8 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-23 1-7/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX08 40 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-24 1-1/2 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-25 1-9/16 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX09 45 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-26 1-5/8 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-27 1-11/16 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-28 1-3/4 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-29 1-13/16 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX10 50 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-30 1-7/8 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-31 1-15/16 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-32 2 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX11 55 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-33 2-1/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-34 2-1/8 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-35 2-3/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-36 2-1/4 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-37 2-5/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX12 60 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-38 2-3/8 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-39 2-7/16 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX13 65 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-40 2-1/2 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-41 2-9/16 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX14 70 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-42 2-5/8 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-43 2-11/16 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-44 2-3/4 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX15 75 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-45 2-13/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-46 2-7/8 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-47 2-15/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-48 3 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX16 80 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-49 3-1/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-50 3-1/8 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-51 3-3/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-52 3-1/4 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX17 85 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-53 3-5/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-55 3-7/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX18 90 101.6 384 283 106 27 30 40 206 104 42.9 M22 19
UCPX20 100 127 432 337 120 33 36 45 244 117.5 49.2 M30 24.9

Aonad Uimh Seafta d Toisi (mm) Méid bolt (mm) Meáchan (kg)
(mm) H L J A N N1 H1 Ho B s
UCP305 25 45 175 132 45 17 20 16 85 38 15 M14 1.4
UCP306 30 50 180 140 50 17 20 18 95 43 17 M14 1.8
UCP307 35 56 210 160 56 17 25 20 106 48 19 M14 2.8
UCP308 40 60 220 170 60 17 25 24 116 52 19 M14 3.08
UCP309 45 67 245 190 67 20 30 25 129 57 22 M16 4.1
UCP310 50 75 275 212 75 20 35 27 143 61 22 M16 6
UCP311 55 80 310 236 80 20 38 30 154 66 25 M16 7.4
UCP312 60 85 330 250 85 25 38 32 165 71 26 M20 9.4
UCP313 65 90 335 260 90 25 38 33 176 75 30 M20 10
UCP314 70 95 360 280 90 27 40 35 187 78 33 M22 12
UCP315 75 100 380 290 100 27 40 35 198 82 32 M22 14
UCP316 80 106 400 300 110 27 40 40 210 86 34 M22 18
UCP317 85 112 420 320 110 33 45 40 220 96 40 M27 20
UCP318 90 118 430 330 110 33 45 45 235 96 40 M27 24
UCP319 95 125 470 360 120 36 50 46 250 103 41 M30 26.5
UCP320 100 140 490 380 120 36 50 50 275 108 42 M30 34.3
UCP321 105 140 490 380 120 36 50 50 280 112 44 M30 36.6
UCP322 110 150 520 400 140 40 55 55 300 117 46 M33 42.5
UCP324 120 160 570 450 140 40 55 65 320 126 51 M33 53.5
UCP326 130 180 600 480 140 40 55 75 355 135 54 M33 72.1
UCP328 140 200 620 500 140 40 55 75 390 145 59 M33 89.1
[#ionchur#]

Táirgí Molta

Innealtóireacht ar Thodhchaí na Gluaiseachta
Maidir le UKL
Bunaíodh in 2020, is é UKL Bearing Manufacturing Co., Ltd. (Wuxi) An tSín Imthacaí Bloc Pillow soláthróirí agus OEM/ODM Imthacaí Bloc Pillow cuideachta, fiontar comhtháite tionsclaíoch agus trádála a dhíríonn ar dhéantúsaíocht bheachtais, ag comhcheangal T&F, táirgeadh agus díolacháin.
Déanann an chuideachta sainfheidhmiú ar réitigh imthacaí ardfheidhmíochta, ag soláthar tacaíochta teicniúla do thionscail dhomhanda a bhfuil éilimh thar a bheith ard acu ar chruinneas agus iontaofacht.

Le níos mó ná 200 gairmí oilte agus bonn táirgeachta nua-aimseartha go hiomlán, clúdaíonn áiseanna UKL an próiseas déantúsaíochta ar fad — gaibhniú, faghairt, casadh, cóireáil teasa, meilt, agus tionól uathoibrithe.
Ag baint leasa as breis agus 15 bliain de thaithí easpórtála OEM/ODM, freagraíonn UKL go tapa ar riachtanais chustaiméirí, ag tairiscint seirbhísí solúbtha saincheaptha do chliaint ar fud na hEorpa, na hÁise, na hAfraice, agus an Mheánoirthir.

Ukl Bearing Manufacturing Co.,Ltd Tuilleadh Fúinn Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    bliain

    Taithí Tionscail

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Éagsúlacht Samhlacha

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Líon na bhFostaithe

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Luach easpórtála bliantúil

Ukl Bearing Manufacturing Co.,Ltd
Teastas Onóra
Nuacht
Imthacaí Feistithe Eolas Tionscail

Bearing Bloc Pillow UCP214: An Treoir Deiridh maidir le Sonraíochtaí, Córais, agus Tras-Tagairt

Tá an UCP214 imthacaí aonad imthacaí gléasta caighdeánaithe a chomhcheanglaíonn tithíocht láidir d'iarann teilgthe le himthacaí buaite isteach gathacha cruinneas-innealtóireacht. Tá an t-aonad seo deartha chun tacaíocht iontaofa a sholáthar do sheafta tosaigh a fhorbairt thar speictream leathan innealra tionsclaíoch, ó riarachán talmhaíochta go córais láimhseála ábhar agus feidhmeanna iompair. Tá sé ríthábhachtach do ghairmithe éagsúla agus speisialtóirí soláthair araon a bhfuil an fheidhmíocht is fearr agus an fad saoil is fearr á lorg acu ar an teicniúil, ábhair agus critéir roghnúcháin cuí a thuiscint.

Ailtireacht Theicniúil agus Gnéithe Dearaidh

Tá dhá phríomhchuid ag aonad imthacaí bloc pillow UCP214: an tithíocht agus an t-ionchur imthacaí. Soláthraíonn an tithíocht, a dhéantar as iarann ​​teilgthe liath ardghrád, bonn gléasta docht le dhá pholl bolt chun ceangal daingean a dhéanamh le struchtúir tacaíochta. Gnéithe an t-ionchur imthacaí fáinne istigh leathan le guaillí sínte ar an dá thaobh, ag ionchorprú scriúnna socraithe le haghaidh glasáil seafta dearfach. Cinntíonn an dearadh seo tarchur chasmhóiminte iontaofa agus cuireann sé cosc ​​ar dhí-áitiú aiseach le linn oibriú.

Tá aird ar leith tuillte ag cumas féin-ailínithe iompar UCP214. Comhcheanglaíonn trastomhas sféarúil lasmuigh an imthacaí le dromchla sféarúil meaitseála laistigh den tithíocht, rud a cheadaíonn cúiteamh mí-ailínithe uilleach suas le roinnt céimeanna. Tá an ghné seo fíor-luachmhar in iarratais a bhféadfadh teip iompair ró-luath a bheith mar thoradh ar sraonadh seafta nó míchruinneas gléasta.

Sonraíochtaí Ábhar agus Paraiméadair Feidhmíochta

Gné Sonraíocht Tábhacht Fheidhmeach
Ábhar tithe Iarann Teilgthe Liath (GG) Soláthraíonn rigidity, taiseadh cruthú, agus réamhaisnéis oiriúnach do thimpeallachtaí tionsclaíocha
Imthacaí Ionsaigh Ábhar Cruach Chrome (Grád 52100) Tairceann cruas ard, tuarascálacha caitheamh, agus neart tuirse ar feadh shaol seirbhíse leathnaithe
Meicníocht Glasála Scriúnna sásta (2) Cinntíonn sé fosúchán dearfach; freastalaíonn sé ar thoisí an mhéadrach agus orlach
Córas Séalaithe Rónta Teagmhála Dúbailte le Slinger Cosnaíonn sé in aghaidh teacht isteach ábhar salaithe agus bealaí á gcoimeád; oiriúnach do thimpeallachtaí fliucha nó maisithe
Bealadh Grease (coibhéis Nlgi #2) le feistiú soláthar cumas tosaigh agus athlubrication; leathnaíonn eataimh chothabhála
Raon Teochta -20°C go 120°C Cumasaíonn sé oibriú thar dhálaí timpeallachta éagsúla
Críochnaigh Péinteáilte cosaint cosaint bhreise don tithíocht

Tá an Dhá Leagan: UCP214 agus UCP214-44

Tá dhá leagan príomhúla den imthacaí bloc pillow seo ann, agus déanann siad idirdhealú ag sonraíocht trastomhas an tseafta:

UCP214 imthacaí : Gnéithe trastomhas tolladh 70mm, atá deartha le haghaidh iarratais méadrach. Cloíonn an leagan seo le caighdeáin idirnáisiúnta agus úsáidtear é go forleathan i margaí Eorpacha, tabhaithe agus domhanda ina bhfuil toisí méadracha caighdeánacha.

UCP214-44 imthacaí : Gnéithe trastomhas tolladh 69.85mm, freagraíonn do 2-3/4 orlach. Freastalaíonn an t-athraitheach seo ar chórais orlach-bhunaithe, go háirithe forleithne i margaí Mheiriceá Thuaidh agus trealamh a mhonaraítear de réir caighdeáin impiriúla.

Comhroinneann an dá leagan na dtithe tithíochta comhionanna, spásáil poll boltaí, airde an ionaid, agus rátálacha ualaigh. Simplítear bainistiú fardail do ranna cothabhála agus do dháileoirí de bharr idirmhalartaithe na turasóireachta idir na malairtí. I gcás gairmithe soláthair atá ag lorg géarchéime imthacaí UCP214 nó soláthraithe imthacaí UCP214-44, is féidir tuiscint a fháil ar an gcomhoiriúnacht seo costais fardail a laghdú agus solúbthacht a choinneáil.

Feidhmchláir agus Cásanna Úsáide Tionscail

Tá feidhm ag imthacaí bloc pillow UCP214 ar fud na dtionscal iomadúla mar gheall ar a solúbthacht agus a thógáil láidir:

Seoltóir Córais : Freastalaíonn an ghné féin-ailínithe ar sraonadh seafta atá coitianta i ritheanna iompair fada, agus seasann an tithíocht iarann teilgthe na hualaí leanúnacha agus an cruthú arb iad is sainairíonna iad maidir le mórchóir láimhseáil ábhar.

Innealra Talmhaíochta : Éilíonn deannach, smionagar, agus coinníollacha oibriúcháin éagsúla le feidhmíocht agus marthanacht éifeachtach. Comhlíonann dearadh UCP214 na dúshláin seo i dtrealamh mar bhuainteoirí, bórnálaithe, agus uirlisí láimhseála ábhair.

Lucht leanúna agus Séidirí Tionscail : Tá cumas an aonaid chun freastal ar mhí-ailíniú agus a shéalú iontaofa oiriúnach d'fheidhmchláir láimhseála aeir nuair a d'fhéadfadh rochtain a bheith teoranta.

Trealamh Pacála : Soláthraíonn an t-imthaca bloc pillow aschur chomhsheasmhach in ardluais, uaineacha atá coitianta i línte táirgeachta.

Innealra Teicstíle : Cuireann sé rianúil, ciúin an imthacaí UCP214 le trealamh próiseála teicstíle ina bhfuil rialú cruthaithe riachtanach.

Is ionann imthacaí gaolmhara UCP212-39, ina bhfuil tolladh 61.913mm (2-7/16 orlach), agus malairt eile a bhfuil an-tóir air sa tsraith seo, a fhreastalaíonn ar iarratais óna dteastaíonn trastomhais seafta idirmheánacha. Roghnaíonn go leor úsáideoirí UCP212-39 an t-aonad seo mar gheall ar a chomhoiriúnacht le dearaí trealaimh ar leith agus dá infhaighteacht ó sholáthróirí seanbhunaithe imthacaí bloc pillow.

Critéir Roghnúcháin do Ghairmithe Soláthair

Agus arna soláthar iompair UCP214 á meas, ba cheart do shaineolaithe soláthair roinnt fachtóirí ríthábhachtacha a mheas:

Riachtanais Luchtaithe : Seachadann an imthacaí UCP214 rátáil ualaigh dinimiciúil de thart ar 62,000 N agus rátáil ualach statach de 44,000 N, rud a fhágann go bhfuil sé oiriúnach d’fheidhmchláir mheicniúla go trom.

Comhoiriúnacht Trastomhas : Tá sé riachtanach le haghaidh oiriúnachta agus feidhmíochta cuí a dhearbhú an bhfuil an leagan méadrach 70mm (UCP214) nó orlach 2-3/4" (UCP214-44) riachtanach.

Coinníollacha : Bíonn tionchar ag foircneacha teochta, nochtadh taise, agus leibhéil éillithe ar roghnú róin agus riachtanais lubrication. Freastalaíonn anraíocht chumraíocht chaighdeánach ar fhormhór na teicneolaíochtaí tionsclaíocha, ach d'fhéadfadh go mbeadh roghanna roghanna ar fáil.

Cumraíocht Tithíochta : soláthar dearadh bonn dhá bolt an imthacaí bloc pillow suiteáil dhíreach, ach cinntíonn an spásáil poll gléasta agus toisí airde an ionaid comhoiriúnacht leis an trealamh atá ann cheana féin.

UKL Bearing Manufacturing Co., Ltd . (Wuxi) Is fiontar tionsclaíoch agus trádála comhtháite a dhíríonn ar tháirgeadh beachtais, le chéile T&F, táirgeadh, agus díolacháin. Mar mhonarcha gairmiúil imthacaí agus cuideachta forbartha imthacaí sa tSín, speisialaithe an chuideachta i réitigh imthacaí ardfheidhmíochta, ag soláthar tacaíocht theicniúil do thionscail dhomhanda a bhfuil éilimh ard ar chruinneas agus iontaofacht.

Le níos mó ná 200 gairmí oilte agus bonn táirgthe nua-aimseartha go hiomlán, clúdaíonn áiseanna UKL an próiseas forbartha ar fad - brionnú, annealing, casadh, cóireáil teasa, meilt, agus cóimeáil uathoibrithe. Cinntíonn an cur chuige atá comhtháite go ceartingearach rialú cáilíochta ag gach céim agus cuireann sé ar chumas seirbhís fhreagrach do chustaiméirí ar fud an domhain.

Teicneolaíocht & Nuálaíocht ag Croílár: Forbraíonn an fhoireann tiomnaithe T&F go leanúnach imthacaí tras-rollta ardchruinneas, imthacaí teagmhála uilleacha sá déthreo, agus táirgí eile a úsáidtear i meaisíní CNC, róbataic, agus córais uathoibrithe cliste. Trí dhearadh beachtas agus rialú táirgeachta digiteach, cinntíonn UKL go gcomhlíonann gach táirge caighdeáin idirnáisiúnta maidir le cruinneas agus aschur.

Inbhuanaitheacht & Freagracht: Laghdaíonn próisis atá freagrach don infheistíocht, tionscnaimh athchúrsála ábhar, agus úsáid optamaithe fuinnimh an chomhshaoil. Taobh amuigh den táirgeadh, treoir UKL freisin le tionscnaimh agus oiliúint theicniúil chun an fhorbairt seo a chothú.

CCanna

Cad é an difríocht idir imthacaí UCP214 agus UCP214-44?

Tá príomhdhifríocht suite sa trastomhas tollta: tá tolladh 70mm le haghaidh seaftaí méadracha ag UCP214, agus tá tolladh 69.85mm (2-3/4 orlach) le haghaidh seaftaí orlach-bhunaithe ag UCP214-44. Tá toisí tithíochta, spásáil poll boltaí, agus rátálacha ualaigh comhionann don dá leagan.

Conas a oibríonn gné féin-ailínithe an imthacaí bloc pillow UCP214?

Tá trastomhas sféarúil lasmuigh ag an imthacaí a luíonn isteach ar dhromchla sféarúil meaitseála laistigh den tithíocht. Ligeann sé seo mí-ailíniú uilleach idir an seafta agus an tithíocht de suas le roinnt céimeanna, ag cúiteamh as sraonadh seafta nó míchruinneas gléasta.

Cén meicníocht glasála a úsáideann an imthacaí UCP214?

Úsáideann imthacaí UCP214 dhá scriúnna socraithe ar an bhfáinne istigh chun an imthacaí a ghlasáil don seafta. Soláthraíonn sé seo fosúchán seafta dearfach agus éascaíonn sé suiteáil agus baint éasca.

Cad iad na tionscail a úsáideann an imthacaí UCP214 go coitianta?

Úsáidtear imthacaí UCP214 go forleathan i gcórais iompair, innealra talmhaíochta, oibreoirí tionsclaíocha agus séidirí, trealamh táirgí, agus innealra teicstíle, i measc feidhmeanna tionsclaíochta eile agus tacaíocht a thabhairt do thacaíocht oibrithe iontaofa uathu.

Cad é an raon teochta molta don imthacaí UCP214?

Feidhmíonn imthacaí UCP214 go héifeachtach laistigh de raon teochta -20°C go 120°C, rud a fhágann go bhfuil sé oiriúnach do thimpeallachtaí tionsclaíocha éagsúla.
